ファンレス産業用PCの選定ガイド:負荷・放熱・I/O・電源をどう見極めるか

粉じんの多い制御盤でファンやフィルターの保守を減らしたいとき、ファンレスPCは有力な候補になります。ただし、ファンをなくしても発熱は残ります。盤内が高温だったり、放熱面の周囲を配線で塞いだりすると、必要な処理性能を継続できない場合があります。

受動放熱、連続負荷、接続機器、電源と取付条件を一緒に見ていくと、採用条件が明確になります。ファンレスという名称だけでは防水、無音、保守不要は決まりません。

通風空間と配線・近接熱源による設置条件の比較
①通風空間を確保する配置と、②上部配線や近接熱源の影響を検討する配置。姿勢と間隔は機種ごとに確認します。

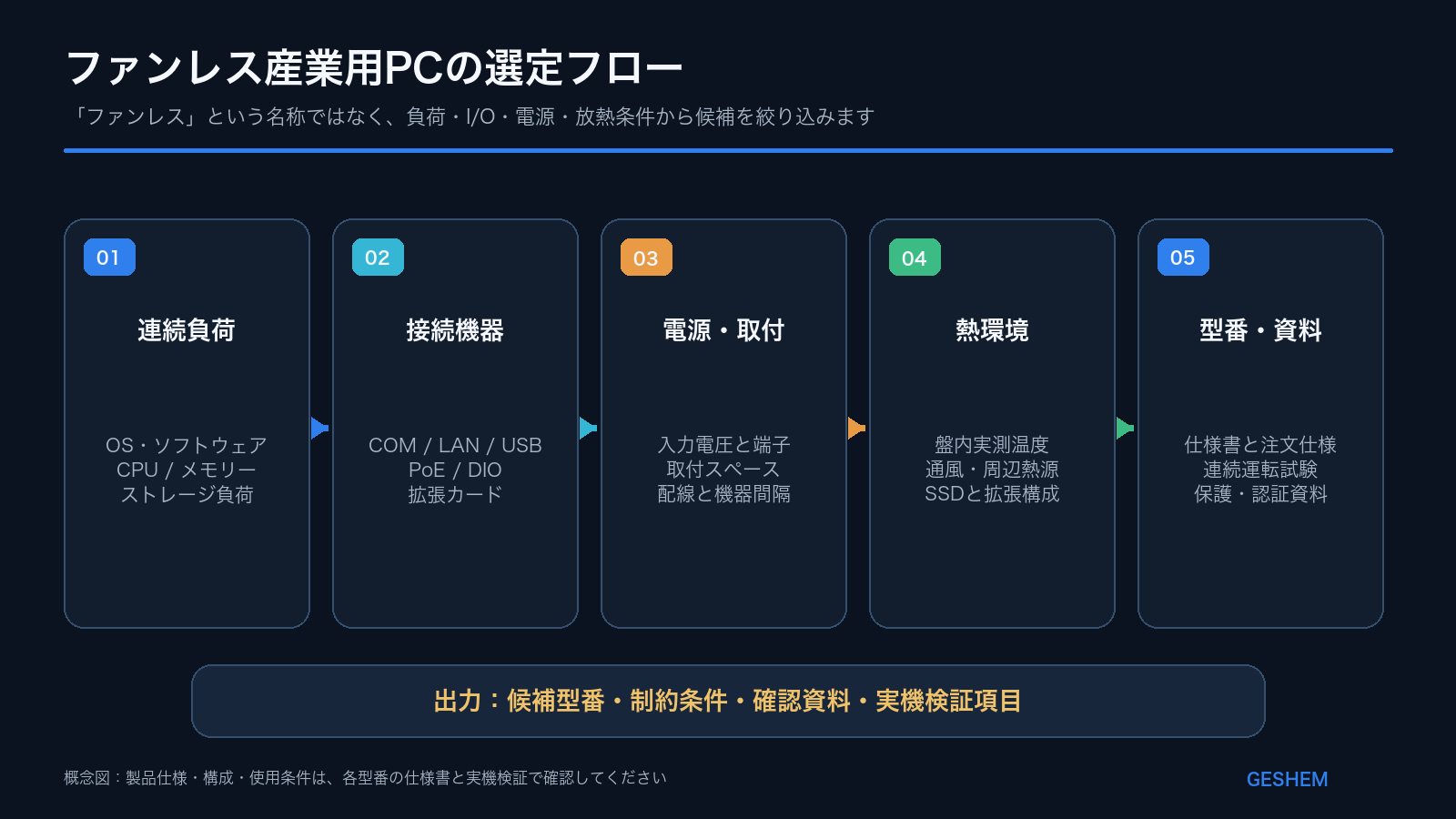

最初に整理する6つの条件

プロジェクト条件 先に確認する項目 候補の見方
シリアル機器のデータ収集、ゲートウェイ、軽量なローカル処理 COMの電気仕様、LAN数、無線オプション、連続CPU負荷 PC-GS3153MVA、PC-GS31N97MVA、PC-GS34XXSを起点に比較
複数のPoEカメラを接続 カメラ消費電力、総帯域、PoE総出力、CPUとSSDの発熱 PC-GS6277Aは6ポートのGbEを備え、LAN3~6が802.3af PoEに対応。PoE総出力は40W以下
PCIe収集カードを使用 スロット、カード寸法、ドライバー、電源、筐体内の熱 PCIe x16を備えるPC-GS6177Aを互換性確認の候補にする
GPUまたはAIアクセラレータを搭載 カード寸法、消費電力、補助電源、強制空冷 PC-GS6177BはGPU/AIカードを構成可能。ただし拡張カード側は空冷
高温または閉鎖的な制御盤に設置 盤内実測温度、通風、取付方向、機器間隔、連続負荷 仕様書の温度値だけでなく、通風条件とストレージ構成を確認
飛沫、浸水、薬品洗浄、腐食への対策が必要 本体の保護等級、コネクター、材質、試験報告 ファンレスだけでは判断不可。今回の候補ではPC-GS50XXYにIP52の記載あり

「ファンレス」で変わるもの、変わらないもの

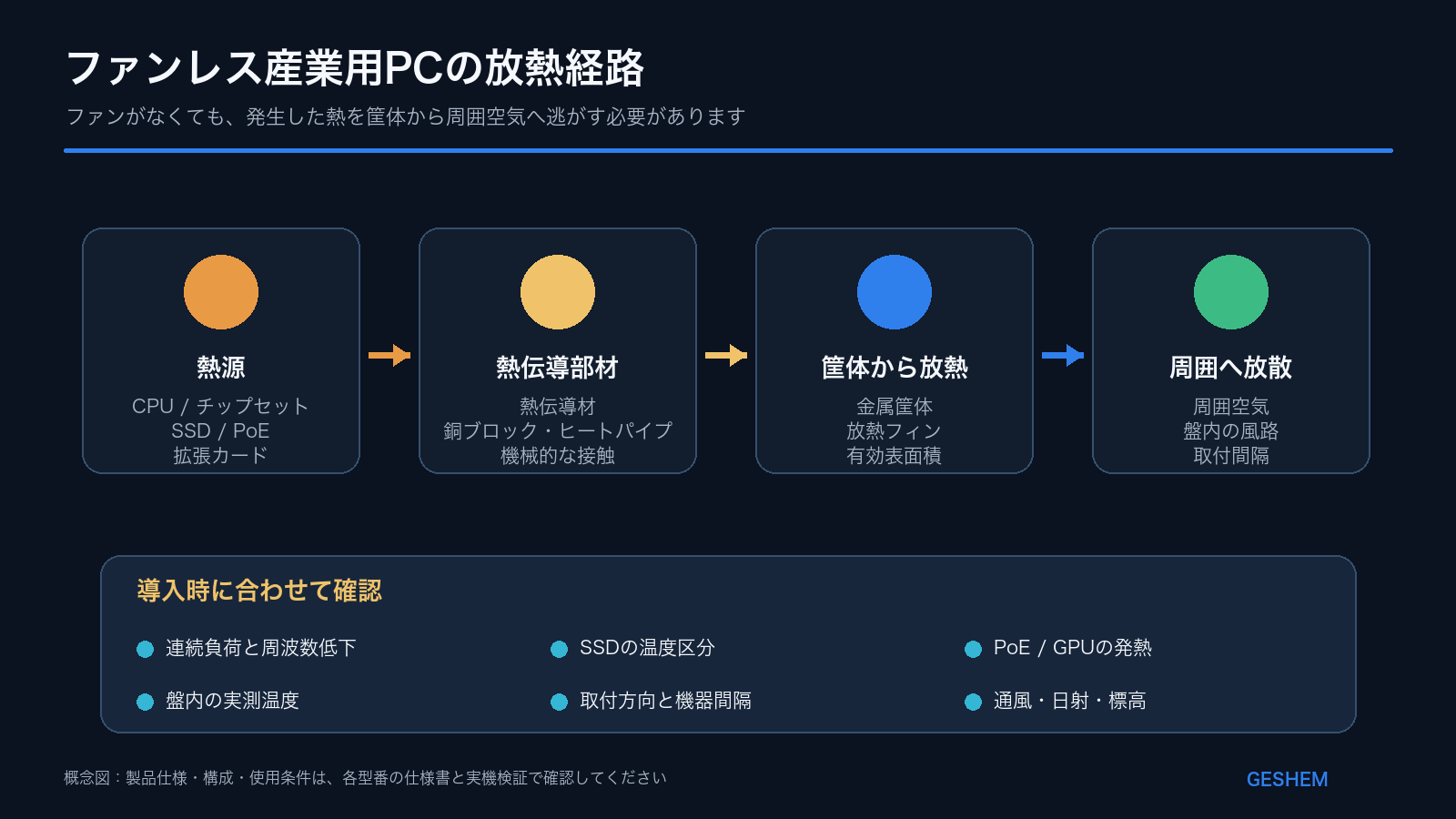

一般的なファンレス産業用PCは、プロセッサーなどの熱を熱伝導部材を介して金属筐体へ伝え、筐体表面から周囲空気へ放熱します。筐体ファンを使わないため、粉塵の吸引・付着や、ファンとフィルターの清掃・交換作業を減らしやすい点が特徴です。

一方、次の事項は型番ごとの確認が必要です。

ファンレス設計は、能動冷却への依存を減らす手段です。防塵防水対策や環境耐性・信頼性の設計に代わるものではありません。

PC-GS6277Aの筐体と放熱フィン。内部の熱抵抗や密閉性能を示す写真ではありません。
PC-GS6277Aの筐体と放熱フィン。内部の熱抵抗や密閉性能を示す写真ではありません。

連続負荷を定義してからCPUを選ぶ

CPU名だけでは、ファンレス構成の適否を判断できません。まず、実際のソフトウェアが長時間運転したときの負荷を整理します。

  1. OS、アプリケーション、ドライバーの名称とバージョン
  2. CPU使用率の平均値とピーク値、ピークの継続時間
  3. 必要メモリー容量とストレージへの書込み量
  4. カメラ台数、解像度、フレームレート、接続方式
  5. PoE機器、収集カード、GPU、AIアクセラレータの有無
  6. 許容できる処理遅延、動作周波数の低下、復旧時間
  7. 制御盤内で測定した最高温度

PC-GS34XXSは、低消費電力CPUから複数世代のCoreプラットフォームまで構成の幅があります。同じ筐体名でも、CPU、I/O、電源構成が違えば熱条件は同じではありません。

PC-GS6277Aは第12/13世代プラットフォームの候補ですが、注文仕様ではCPU消費電力をBIOSで35Wに制限します。Core i5 や Core i7 という名称だけで性能を見積もらず、対象ソフトウェアの連続負荷と合わせて確認します。

接続機器からI/Oを確定する

I/Oはポート数だけでなく、電気仕様、オプション、共有制限、配線スペースまで確認します。

PC-GS3153MVAは2ポートの切替式シリアルと4ポートのGbEを記載しています。PC-GS31N97MVAでは公開表と端子写真に相違があるため、端子数、電源、PoEを注文仕様で確定します。PC-GS34XXSもCPUとI/Oの構成を指定して比較します。

シリアルポートやLANポートがあることは、特定のPLCドライバー、プロトコル変換、オフライン保存、コンテナ、VPN、遠隔更新が実装済みであることを示しません。これらはプロジェクト側のソフトウェア要件として確認します。

マシンビジョンでは帯域、PoE、熱を同時に計算する

ネットワークカメラを使う場合は、少なくとも帯域、PoE電力、熱の3項目を見積もります。

PC-GS6277Aは6ポートのGbEを備え、LAN3~6が802.3af PoEに対応します。PoE総出力は40W以下です。電源は18–36V DCで、CPU消費電力は注文仕様で35Wに制限されます。カメラのポート数だけで採否を決めず、電源容量と盤内の熱収支まで確認します。

PC-GS3153MVAとPC-GS31N97MVAも、複数のLANとPoEを必要とする比較的低消費電力の構成候補です。接続可能なカメラ台数は、ポート数ではなく、単ポート電力、総電力、帯域、処理負荷から算出します。

PCIe収集カードを使う場合は、PC-GS6177Aを候補にできます。同機はPCIe x16を備えますが、カード寸法、帯域、ドライバー、同期方式、SSD区分、通風条件は別途確認が必要です。

PC-GS6277AのI/O面。PoE、処理、書込みの負荷を同時に評価します。
PC-GS6277AのI/O面。PoE、処理、書込みの負荷を同時に評価します。

GPUを追加すると冷却方式も変わる

PC-GS6177BのCPUはファンレス構成ですが、仕様書ではGPU/AIアクセラレータカード側に空冷が必要とされています。高消費電力カードを使う構成では、外付けAC/DC電源モジュールも検討対象です。

この構成は CPUはファンレス、拡張カードは空冷 と表現するのが正確です。本体に可動部品がない、無音、完全ファンレス とは記載できません。

GPUやアクセラレータを選定する際は、具体的なカード型番を事前に確認してください。

動作温度は条件を含めて読む

仕様書の温度値は、条件を省くと意味が変わります。

型番 仕様書の動作温度 残すべき条件
PC-GS3153MVA −20~60℃ 筐体表面の通風
PC-GS31N97MVA −20~60℃ 筐体表面の通風
PC-GS34XXS −20~60℃ 筐体表面の通風。CPUと構成の幅が大きい
PC-GS50XXY −10~60℃ 筐体表面の通風。仕様書にIP52の記載あり
PC-GS6177A 広温度対応SSD:−25~60℃、標準SSD:−10~55℃ SSD区分、ファンレス構成、通風
PC-GS6177B −25~60℃ 通風。GPU/AIカードは別途空冷
PC-GS6277A 広温度対応SSD:−25~60℃、標準SSD:−10~55℃ SSD区分、通風、CPUとPoEの電力収支

現場では、取付方向、隣接機器との間隔、放熱フィンを遮る配線、盤内風路、直射日光、標高、周辺の発熱機器も記録します。温度は工場の空調設定値ではなく、産業用PCの周辺で測定します。

通風のない小型盤へ組み込む場合は、PCの消費電力を下げる、盤側に熱交換経路を設けるなどの対策が必要です。PC自体にファンがないことは、盤内の換気が不要であることを意味しません。

DC入力は型番ごとに確認する

今回確認した機種の電源条件は統一されていません。

したがって、ファンレス産業用PCはすべて9–36Vに対応 とは記載できません。AGV、車載、バッテリー電源で使う場合は、サージ、逆接、瞬断、始動時の電圧変動、適用規格を別途確認します。今回の資料から、これらの耐性を全機種へ展開することはできません。

適用しやすい用途と、追加検証が必要な用途

初期候補にしやすい用途

個別の実機検証が必要な用途

「ファンレス」だけでは選定できない用途

これらの用途では、対象型番の材質、認証、試験報告、システム構成を個別に確認します。

ファンレスPCを検討できる用途例。各用途の認証や環境適合を保証する図ではありません。
ファンレスPCを検討できる用途例。各用途の認証や環境適合を保証する図ではありません。

ファンレスと強制空冷の比較

比較項目 ファンレス構成 ファン搭載構成 判断基準
冷却 熱伝導部材、筐体、周囲空気で放熱 ファンと風路で強制空冷 連続負荷と現場で確保できる通風
粉塵対策と保守 ファンとフィルターの保守を減らしやすいが、密閉とは限らない フィルター、ファン、風路の清掃が必要になる場合がある 筐体の保護、粉塵量、保守周期
騒音源 筐体ファンの騒音源を除ける ファンの回転音がある HDDや拡張カードのファンも含めて評価
連続性能 筐体寸法と熱収支の制約を受けやすい 比較的高い連続発熱へ対応しやすい ピークCPU名ではなく長時間負荷試験
設置スペース 放熱フィンと金属筐体の空間が必要 風路と保守スペースが必要 取付スペースと保守スペースの両方
適用範囲 負荷と環境条件が明確な設備側配置 高い冷却能力を必要とし、保守できる設備 どちらが常に優位という関係ではない

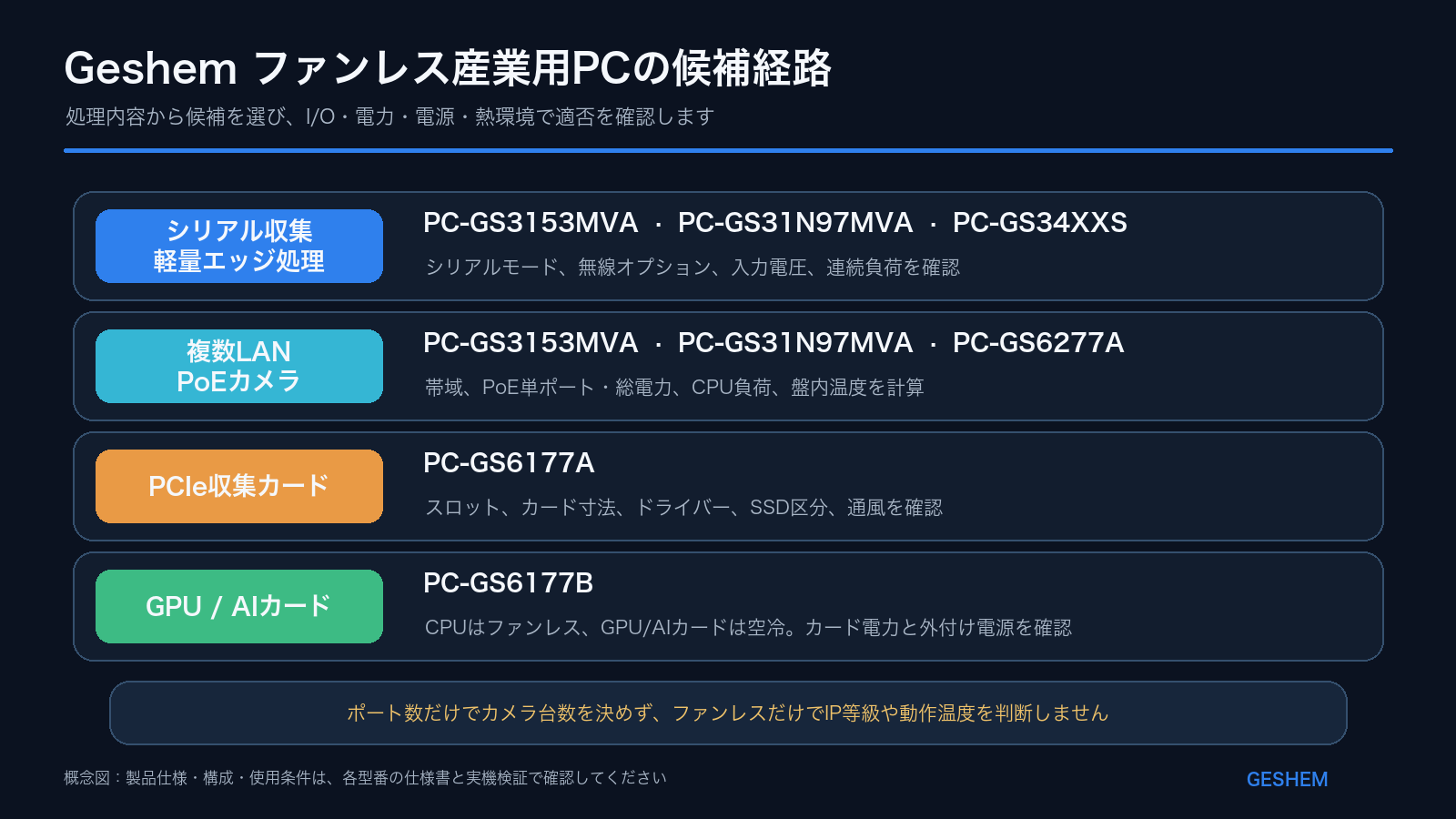

Geshemの候補型番

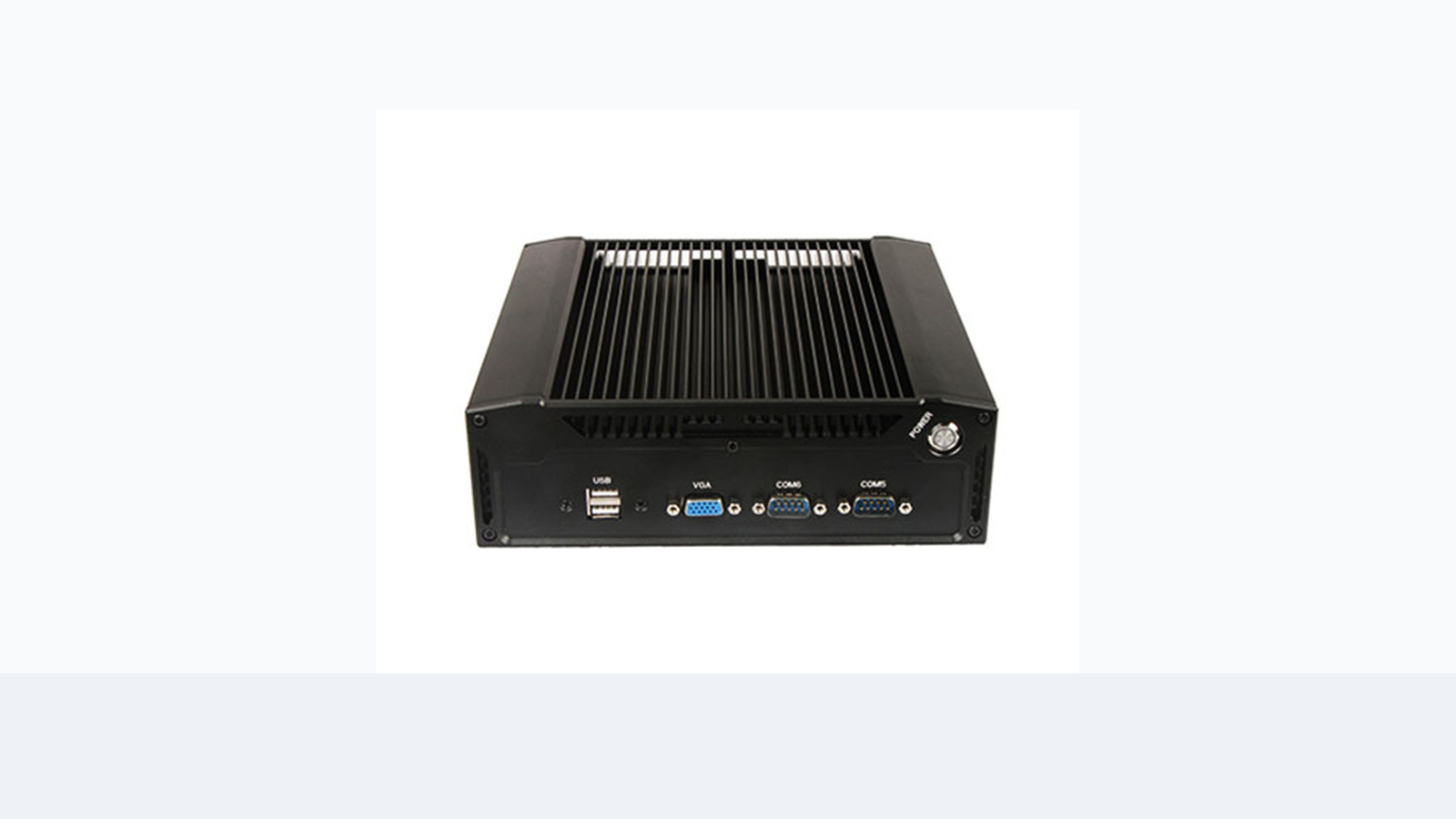

PC-GS6177Aの外観。放熱面と保守アクセスを併せて検討します。
PC-GS6177Aの外観。放熱面と保守アクセスを併せて検討します。
型番 初期候補にできる要件 確認済みの構成 主な制約
PC-GS3153MVA 低消費電力の収集、複数LAN、一部PoE接続 J6412、2×RS232/485/422、4×GbE、9–28V DC 動作温度は筐体表面の通風が条件。IP等級を示す直接資料なし
PC-GS31N97MVA N97、複数LAN、PoE接続 N97プラットフォーム。I/Oは注文構成で確定 公開表と端子写真に相違があるため、I/O数・電源・PoEは承認済み図面と注文仕様で照合
PC-GS34XXS CPUとI/Oを案件に合わせる装置組込み 複数のCPU構成、2×GbE、無線とワイドレンジ入力はオプション CPU、I/O、電源の組合せをシリーズ共通仕様として扱わない
PC-GS50XXY 筐体の保護等級を明示したい小型構成 オールメタルのファンレス筐体、IP52 IP52をIP65/IP67へ拡張しない。9–36Vはオプション
型番 初期候補にできる要件 確認済みの構成 主な制約
PC-GS6177A PCIe収集カード、比較的高いCPU負荷 PCIe x16、2×GbE、4×COM、絶縁DIO、9–36V DC SSD区分、通風、拡張構成で動作温度条件が変わる
PC-GS6177B GPU/AIカード、多スロット拡張 複数PCIe/PCI、GPU/AIカード構成、9–36V DC CPUはファンレス、GPU/AIカードは空冷。高消費電力構成は外付け電源が必要
PC-GS6277A 複数LAN、PoEカメラ、エッジ処理 6×GbE、4×802.3af PoE、8DI+8DO、18–36V DC PoE総出力40W以下、CPU 35W制限、通風条件あり

PC-GS6277Aは仕様・注文表で18–36V DCを記載する一方、特徴欄の下限は異なります。電源選定には確定した注文仕様を使用します。

この表は候補の絞り込み用です。正式な構成は、最新仕様書、注文コード、接続機器、ソフトウェア、盤内条件で確定します。

処理クロック、処理時間、待ち行列と通信状態の関連記録
①処理クロック、②処理時間、③待ち行列・工程と通信状態を同じ時間軸で比べる概念図。曲線は実測値ではありません。

構成を実機で確かめる

最終的な構成では、OS・ドライバー・周辺機器をそろえ、実際の連続負荷と設置環境で処理量、温度、通信エラーを記録します。ネットワーク断、電源断、ストレージ残量低下からの復旧も、アプリケーションの動作と合わせて確認します。仕様書の条件と試験時の構成を同じ記録に残すと、増設や予備機交換の判断にも役立ちます。
