産業用パネルPC選定ガイド画面サイズ・OS・I/O・取付方式の判断ポイント

産業用パネルPCは、画面サイズや価格だけで選ぶと現場でつまずきやすい製品です。HMI、設備制御、MES/WMS端末、ラインのデータ収集、設備の状態表示、制御盤への組込みなど、使われる場所によって必要なOS、I/O、取付構造、保護性能が大きく変わります。

一般的なタブレットや商用タッチパネルと違い、工場では粉塵、油分、水分、振動、温度変化、電源ノイズ、配線スペース不足が当たり前に発生します。選定の前に現場条件を整理しておかないと、接続できない、固定できない、熱がこもる、ソフトが動かない、保守時に配線を外せないといった問題につながります。

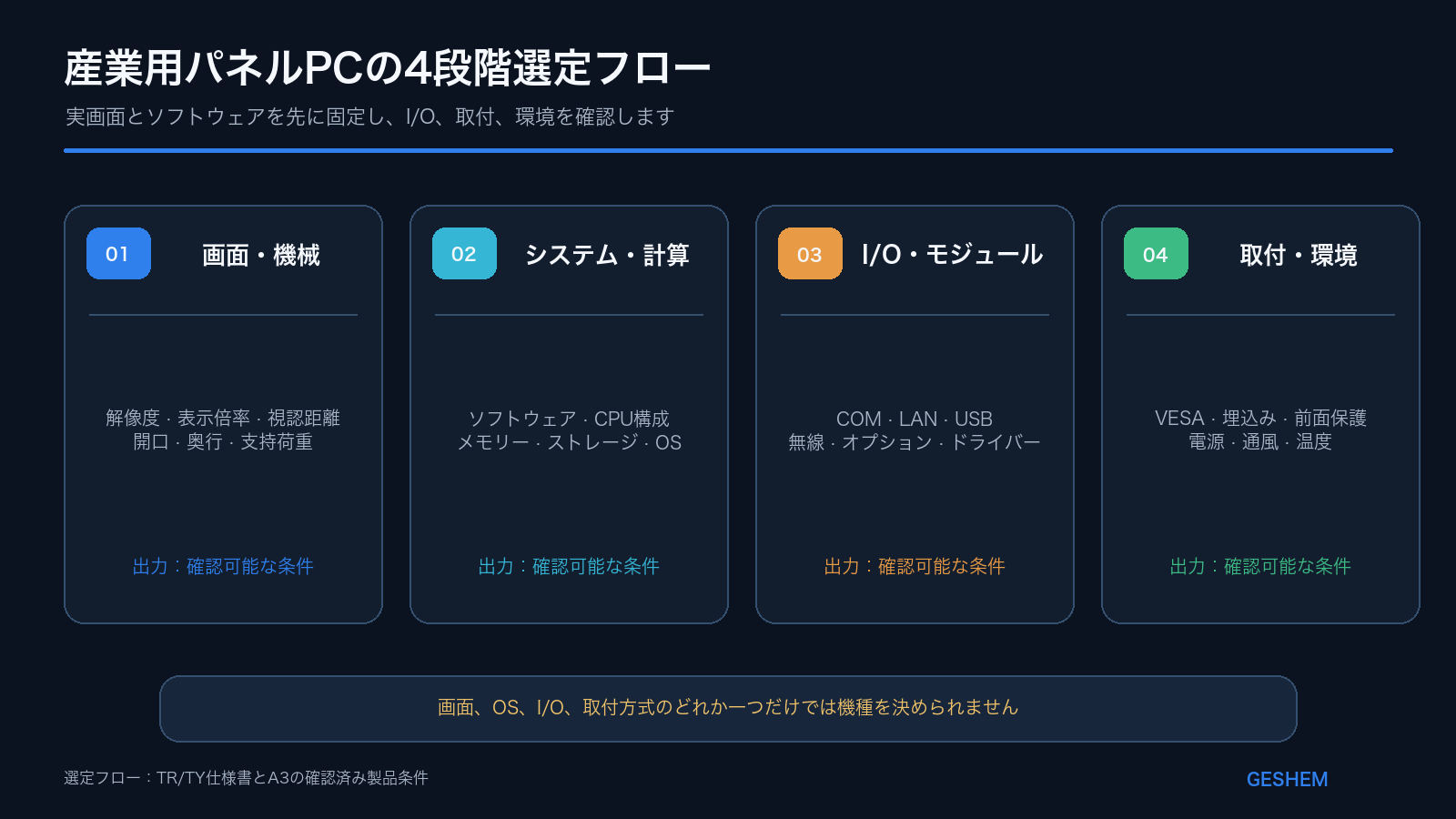

ここでは、産業用パネルPCを選ぶときに確認したい項目を、実際の導入検討で使いやすい順に整理します。

サイズは「見やすさ」と「取付スペース」の両方で決める

画面は大きければよいわけではありません。操作する距離、表示する情報量、ボタンの大きさ、開口寸法、配線の逃げ、作業者が手袋を着けるかどうかを合わせて見ます。

7〜8インチ

小型設備、簡易操作パネル、移動端末、設定画面など、表示内容が少なく設置スペースが限られる用途に向いています。複雑なHMI画面や多項目の表表示にはあまり向きません。

10.1インチ

MES端末、WMS端末、作業指示の確認、バーコード入力、設備状態表示などで使いやすいサイズです。表示面積、設置性、コストのバランスがよく、工場端末として採用されることが多い領域です。

12.1〜13.3インチ

設備操作、工程パラメータ表示、ラインデータの確認など、画面内に複数のボタンや状態表示を置きたい場合に適しています。10.1インチより余裕があり、設備メーカーのHMIにも使いやすいサイズです。

15〜19インチ

大型設備、制御盤、機械操作盤、ライン監視、工作機械などで使われます。固定設置が前提になるため、開口寸法、背面の放熱スペース、ケーブルの曲げ半径、保守時のアクセスを事前に確認します。

21.5インチ以上

ラインの見える化、集中監視、情報表示、複数人で見る画面に向いています。頻繁なタッチ操作よりも、遠くからの視認性、解像度、明るさ、長時間稼働時の安定性が重要になります。

OSは既存ソフトとの相性を先に確認する

OSの選定は、開発工数と運用方法に直結します。ハードウェアより先に、動かすソフト、ドライバ、周辺機器、社内ITの条件を確認しておくべきです。

Windows

SCADA、上位PCソフト、データベースクライアント、画像検査ソフト、.NETやC++で作られた既存アプリを使う場合はWindowsが選ばれやすいです。CPU性能、メモリ、ストレージ、OSバージョン固定、更新管理も合わせて見ます。

Android

バーコード入力、倉庫作業、点検アプリ、Webアプリ、軽量な入力端末ではAndroidが扱いやすい場合があります。スキャナ、RFID、NFC、カメラ、MDM、アプリ配布の運用まで含めて確認します。

Linux / Ubuntu

組込み制御、エッジ処理、専用アプリ、長期保守を重視する案件に向いています。カーネル、タッチ、表示、GPIO、CAN、シリアル通信、遠隔更新の対応状況を事前に確認します。

I/Oは数だけでなく、向きと固定方法まで見る

現場では「ポート数は足りているが、ケーブルが挿せない」という失敗がよくあります。LAN、COM、USB、HDMI、GPIO、CAN、Wi-Fi、4G/5Gは、接続先の機器、配線方向、固定方法、ノイズ環境と合わせて判断します。

PLCや計測器にはRS-232/RS-485が必要になることがあります。画像検査や設備ネットワークでは複数LANが役立ちます。USBはバーコードリーダー、プリンタ、カメラ、ドングルなどで使われますが、抜け止めや消費電力も確認が必要です。

無線を使う場合は、工場内の金属ラック、設備筐体、移動経路、ローミング、オフライン時のデータ保持も見ておきます。

取付方式は設備設計の早い段階で決める

産業用パネルPCの取付方式は、外形寸法だけでなく保守性にも影響します。

埋込み取付

制御盤や設備パネルに組み込む方式です。外観がまとまりやすく、設備メーカーの量産案件に向いています。開口寸法、板厚、固定金具、前面IP、背面の熱抜け、配線スペースを確認します。

VESA / 壁掛け

壁面、支柱、装置横、作業台などに柔軟に設置できます。角度調整やメンテナンスがしやすい一方、取付金具の剛性、作業者の目線、ケーブルの取り回しが重要です。

アーム取付・車載取付

工作機械、包装機、フォークリフト、AGV、移動作業台では、振動、衝撃、電源変動、無線通信の切替が問題になります。防振、ワイド電源、ケーブル抜け止めを含めて選びます。

防護、タッチ、電源は現場の運用で決める

工場では、前面に粉塵や油分が付く、清掃時に水滴がかかる、作業者が手袋をしたまま操作する、といった状況が普通に起こります。前面IP65、防塵構造、静電容量方式と抵抗膜方式の違い、手袋タッチや濡れた手での操作性は、実機または同等条件で確認しておくと安心です。

電源は12V、24V、9〜36Vワイド入力、自動起動、停電復帰、逆接保護、サージ対策を確認します。制御盤や設備内では、電源ノイズや接地の影響で通信が不安定になることがあります。パネルPCだけでなく、電源、アース、強電線との距離、ケーブル固定まで含めて見るのが実務的です。

CPU、メモリ、ストレージ、放熱も用途から決める

産業用パネルPCは表示端末に見えても、実際にはHMIソフト、SCADAクライアント、MES入力、データ収集、画像表示、ブラウザアプリを同時に動かすことがあります。軽量な入力端末なら低消費電力CPUで十分ですが、Windowsアプリ、ローカルDB、画像検査画面を扱う場合はCore iシリーズや十分なメモリを検討します。

メモリは4GB、8GB、16GB以上のどこが必要かを、OSとアプリの同時実行数で判断します。ストレージはSSDを基本に、ログ、帳票、画像、断網時キャッシュをどれだけ保存するかで容量を決めます。

ファンレス構造は粉塵環境で扱いやすい一方、密閉盤内では放熱条件が厳しくなります。背面の空間、取付方向、周囲温度、CPU負荷を合わせて確認してください。

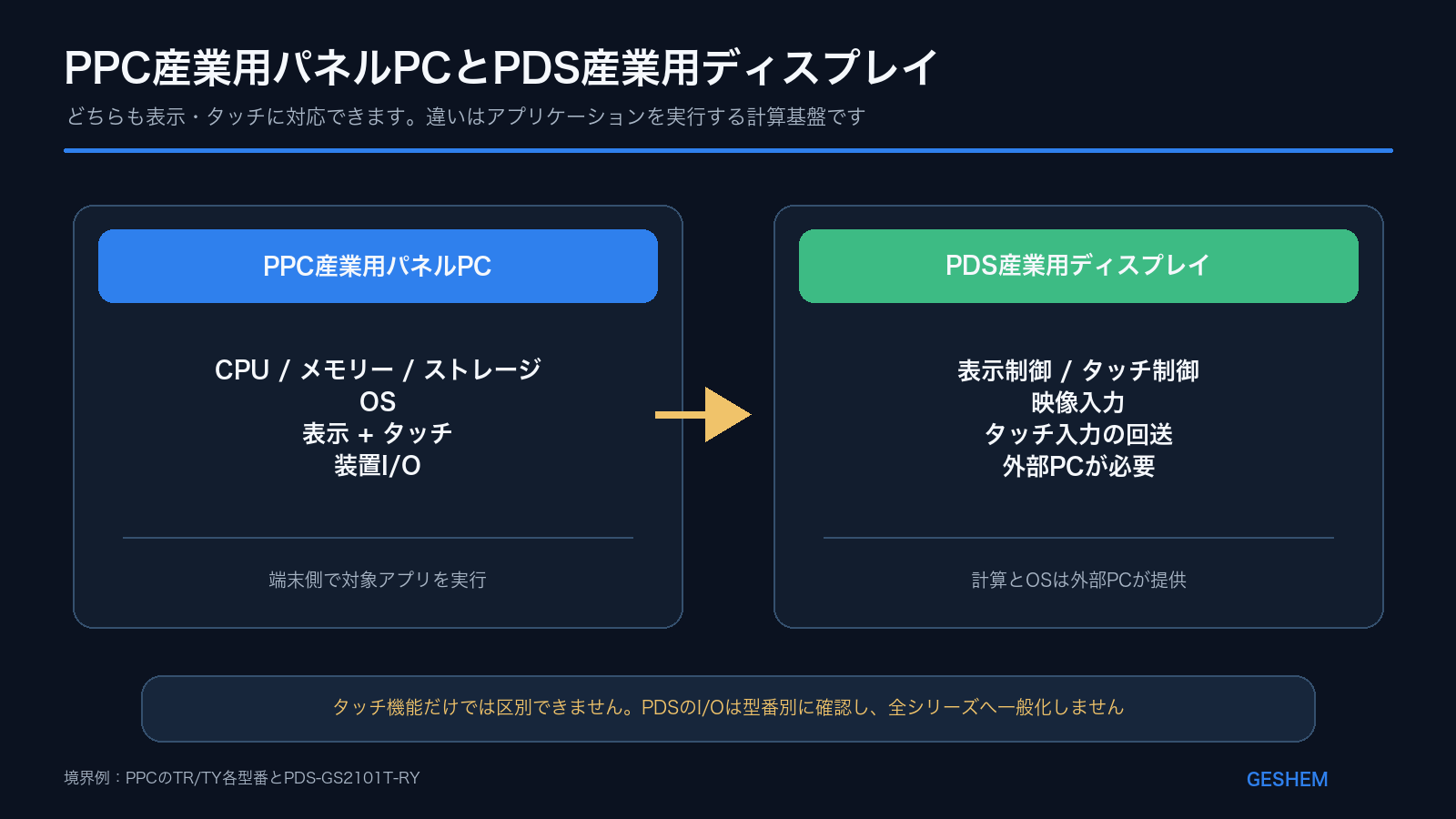

産業用パネルPCと一般タブレット・商用一体機の違い

設備メーカーはライフサイクルを先に見る

設備に組み込むパネルPCは、一度採用すると同じ開口寸法、同じI/O配置、同じOSイメージを長く使うことになります。短期で型番が変わる製品を選ぶと、追加生産や保守交換のたびに筐体、ハーネス、ソフト検証をやり直すことになりかねません。

量産設備や長期保守案件では、BOMの安定、同一シリーズの継続供給、代替機の互換性、システムイメージの固定、予備機の確保を選定段階で確認します。初期単価だけでなく、交換時の作業時間と再検証コストも含めて判断してください。

用途別の目安

産業シーン別の選定例

設備HMI・機械操作盤

設備HMIでは、作業者が一定距離から画面を見ながら操作します。10.1〜15インチが採用されやすく、ボタンの大きさ、画面遷移、手袋操作、緊急時の誤操作防止を確認します。Windowsアプリや既存HMIソフトを使う場合は、OSバージョンとタッチドライバの固定も重要です。

MES / WMS端末

製造実績入力、作業指示確認、倉庫入出庫、バーコード入力では、10.1〜13.3インチが扱いやすいサイズです。Wi-Fi、LAN、USB、バーコードリーダー、プリンタとの接続、オフライン時のデータ保持を確認します。

制御盤組込み

制御盤へ組み込む場合は、画面サイズだけでなく、開口寸法、板厚、固定金具、背面奥行き、ケーブル曲げ半径、盤内温度を確認します。前面IP65であっても、背面の防護や放熱は取付後の状態に左右されます。

ライン監視・見える化

生産数、稼働率、アラーム、設備状態を表示する用途では、15〜21.5インチ以上を検討します。遠くから見える文字サイズ、輝度、表示解像度、長時間点灯時の安定性、焼き付きリスクを見ます。

車載・移動作業

フォークリフト、AGV、作業車両、移動台車では、振動、電源変動、無線切替、GPS/GNSS、車載ブラケットが重要です。画面は大きすぎると視界や取付場所を圧迫するため、7〜12.1インチを中心に検討します。

食品・医薬品・清掃の多い現場

水滴、アルコール清掃、手袋操作がある場合は、前面保護、タッチ方式、シール構造、端子部の位置を確認します。高圧洗浄や薬品洗浄がある場合は、前面IPだけでは足りないことがあります。

選定時に見落としやすい主要パラメータ

CPU、メモリ、ストレージ

表示端末に見えても、実際にはブラウザ、HMI、データベース、周辺機器ドライバ、遠隔保守ソフトが同時に動くことがあります。軽量用途なら低消費電力CPUで十分ですが、Windowsアプリやローカル保存を使う場合はメモリとSSDに余裕を持たせます。

前面保護と本体保護の違い

「前面IP65」は、パネル前面に限った防塵・防水を示すことが多く、本体全体の防護等級とは意味が違います。制御盤に組み込んだ後のシール状態、背面への水滴、ケーブル引き込み部も確認します。

タッチ方式

投影型静電容量方式は操作感がよく、マルチタッチに向いています。抵抗膜方式は手袋やスタイラス操作に強い場合があります。現場の手袋、油分、水滴、保護フィルムの有無で実機確認するのが確実です。

電源と停電復帰

設備では24V電源、ワイド入力、自動起動、停電復帰、逆接保護、サージ対策が重要です。電源ノイズや接地不良は、タッチ誤動作や通信異常にもつながります。

長期供給と保守交換

設備メーカーでは、同じ画面サイズ、同じ開口寸法、同じI/O位置で長く供給できるかが重要です。後継機への置き換え時に、取付金具やケーブルを変更しなくて済むかも確認します。

よくある選定ミス

画面サイズだけで決める

画面サイズだけで選んで開口寸法が合わない、CPUだけを見て放熱を見ない、Androidを選んだ後に既存ソフトがWindows専用だと分かる、LANやCOMの向きが悪く配線できない、といったミスは珍しくありません。

前面IPと本体IPを混同する

また、前面IP65と本体全体のIP65は意味が違います。清掃水がかかる環境、屋外、食品・医薬品ラインでは、実際の洗浄方法や取付後のシール状態まで確認してください。

現場操作を検証しない

24V産業電源や電源変動を見落とす、手袋操作や濡れた手でのタッチを検証しない、取付金具の剛性やケーブルの取り回しを後回しにする、長期供給と予備機を確認しないことも、現場での手戻りにつながります。

まとめ

産業用パネルPCの選定では、サイズ、OS、I/O、取付方式、保護等級、電源、放熱、長期供給をまとめて判断する必要があります。現場の設備図、配線図、ソフト要件を先に整理しておくと、導入後の手戻りを大きく減らせます。

FAQ

産業用パネルPCは一般タブレットで代替できますか。

短期の簡易表示なら可能な場合もありますが、制御盤組込み、長期供給、産業I/O、前面保護、24時間稼働が必要な用途では、産業用パネルPCを選ぶほうが安定します。

画面サイズは何インチを選ぶべきですか。

HMIやMES端末では10.1〜15インチが多く、ライン監視では15〜21.5インチ以上が使われます。操作距離、表示情報量、開口寸法、設置スペースで判断します。

WindowsとAndroidはどちらがよいですか。

既存のWindowsソフト、SCADA、HMIを使う場合はWindowsが基本です。入力端末、バーコード作業、Webアプリ中心ならAndroidが向く場合があります。

前面IP65なら水洗いできますか。

前面IP65は防塵・防水の目安ですが、高圧洗浄、薬品洗浄、背面への水侵入まで保証するものではありません。取付後のシール状態と清掃方法を確認してください。
