堅牢タブレットPCのIP65とIP67:試験目的の違いと選定時の確認事項
水がかかる作業と、水に落とす可能性がある作業では、端末に求める保護が異なります。IP65とIP67はいずれも第1特性数字が6ですが、第2特性数字は異なる水の試験を示します。使用する場所、端子カバーやケーブルの状態を具体的にしてから、型式ごとの資料と照合すると、保護等級の選び方が明確になります。

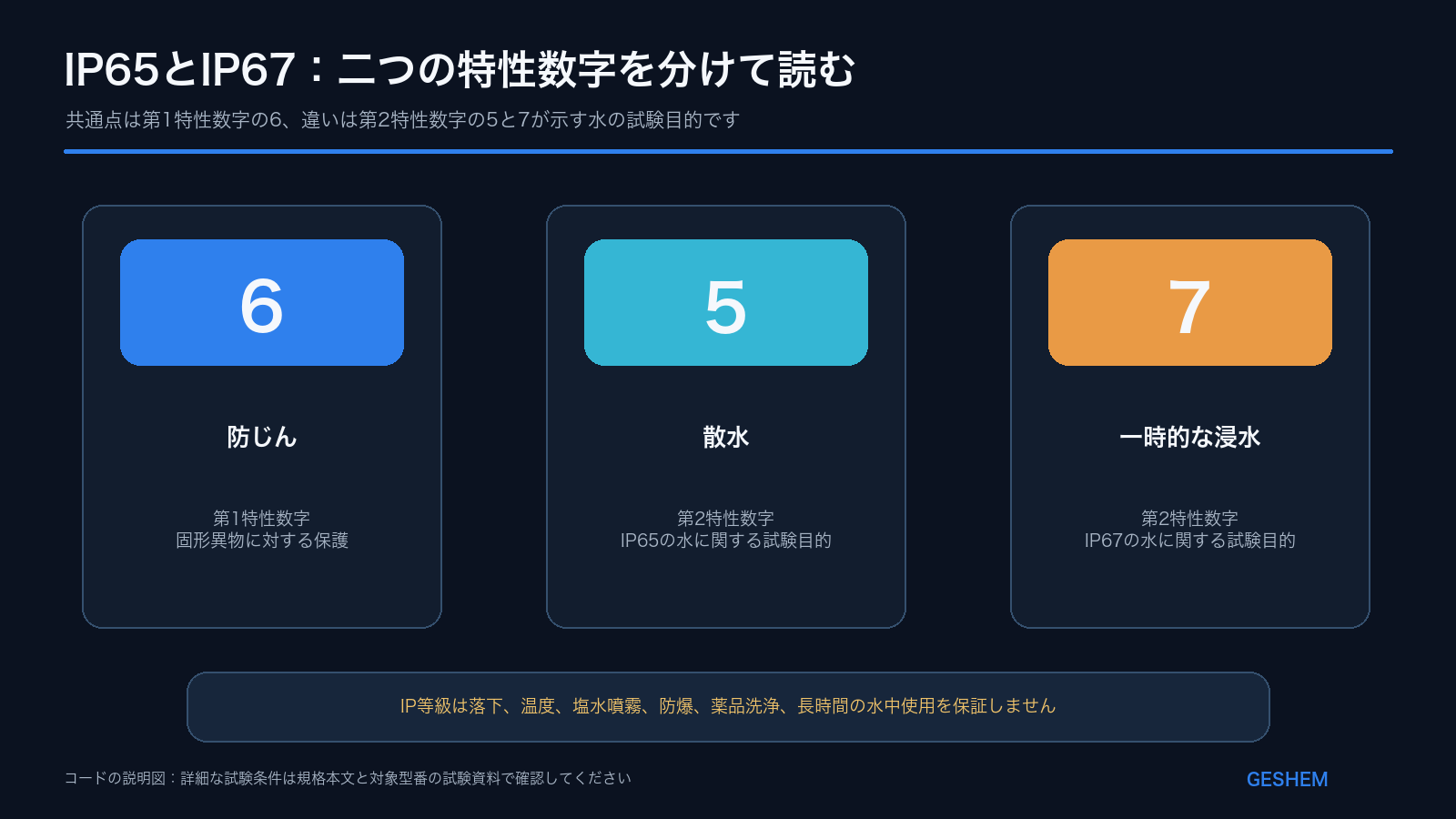

IPコードの読み方
IPコードの第1特性数字は、危険な箇所への接近と固形異物の侵入に対する外郭の保護を示します。IP65とIP67はいずれも「6」であり、防じんの区分です。ただし、この数字から耐摩耗性、耐腐食性、保守不要、あらゆる粉じん環境への適合を推定することはできません。第2特性数字は、水の侵入に対する外郭の保護を示します。IPX5は散水、IPX7は一時的な浸水の影響を対象とします。水の作用方法が異なるため、要求仕様には「防水」とだけ書かず、飛まつ、散水、一時的な浸水、高圧・高温洗浄、薬品洗浄、長時間の水中使用のどれを想定するかを記載します。
IP65とIP67の違い
| 比較項目 | IP65 | IP67 |
|---|---|---|
| 固形異物に対する保護 | 第1特性数字は6:防じん | 第1特性数字は6:防じん |
| 水に関する試験目的 | 第2特性数字は5:散水 | 第2特性数字は7:一時的な浸水の影響 |
| 最初に確認する現場条件 | 水が噴射されるか、どの方向・状態で当たるか | 端末が一時的に水へ入る可能性があるか |
| 資料へ結び付ける項目 | 型番、外郭範囲、端子カバー、アクセサリー、構成、試験資料 | 型番、IP67オプション、端子カバー、アクセサリー、構成、試験資料 |
| 直接は証明しない項目 | 一時的・継続的な浸水、高圧・高温洗浄、薬品洗浄 | IPX5試験の実施、継続的な浸水、IP68、高圧・高温洗浄 |

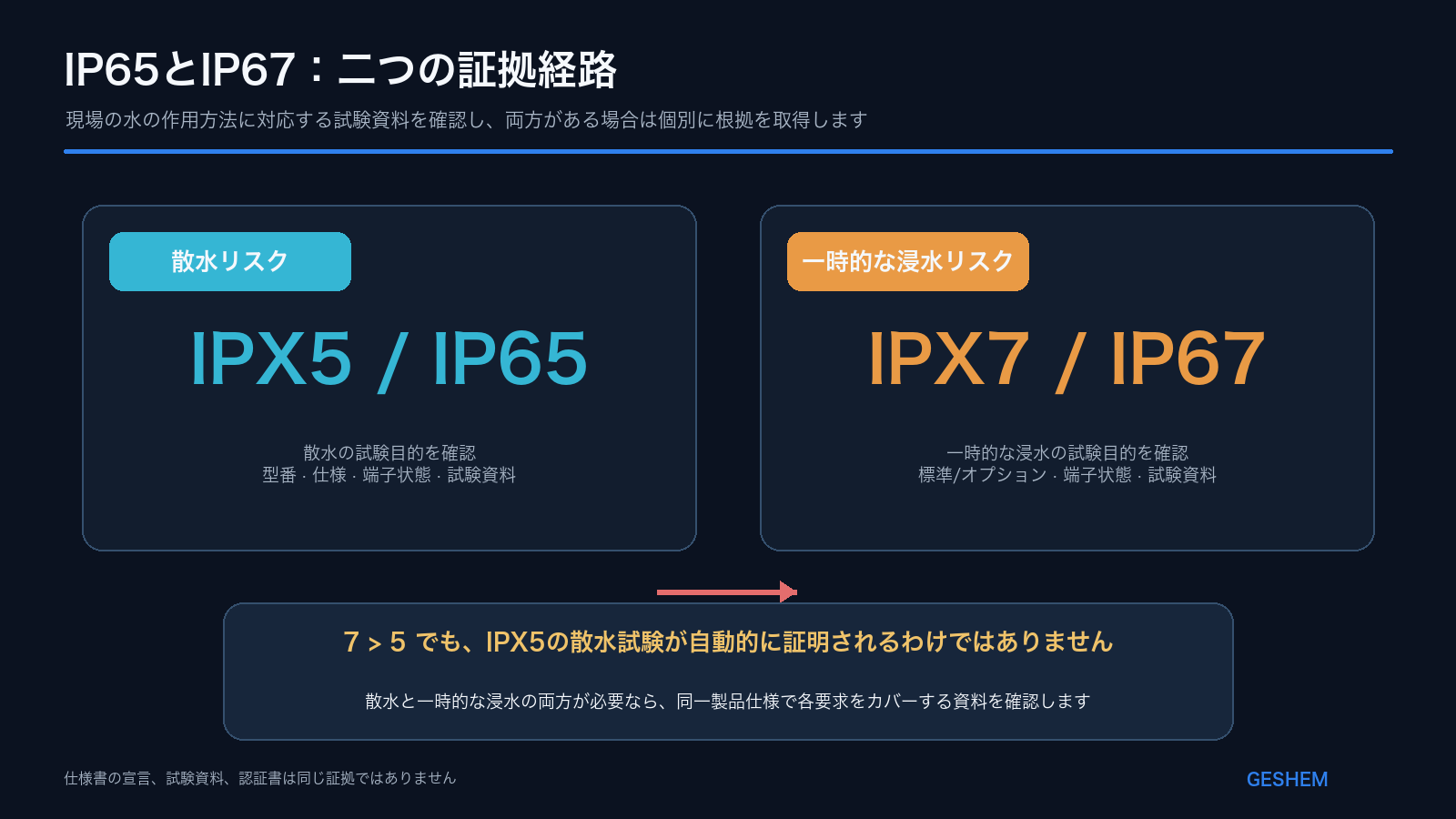

第2特性数字を、条件なしに積み上がる性能順位として扱うことは適切ではありません。IPX5とIPX7は水の作用方法と試験目的が異なります。型番にIP67と記載されていても、「7は5より大きい」という理由だけでIPX5の散水試験も完了しているとは判断できません。現場に散水と一時的な浸水の両方がある場合は、各要求を対象にした試験資料、製品表示、または契約上の確認を取得します。試験品の仕様、端子カバー、アクセサリー、判定範囲も受入文書へ残します。
IPX7は一時的な浸水の影響を対象とし、継続的な水中運転やIP68の宣言ではありません。水中での操作可否、浸水後に端子カバーや電池室を開けるまでの手順、充電再開の条件、シール部品の点検方法は、製品説明と試験資料に従います。「通常の水洗い」「軽い洗浄」といった表現は、受入条件として曖昧です。散水がある場合は、方向、作用時間、端末の姿勢、端子カバー、使用液体、清掃手順を記録し、該当規格と型番資料に照合します。高圧、高温、薬品を用いる洗浄は、IP65の表示だけでは判断できません。

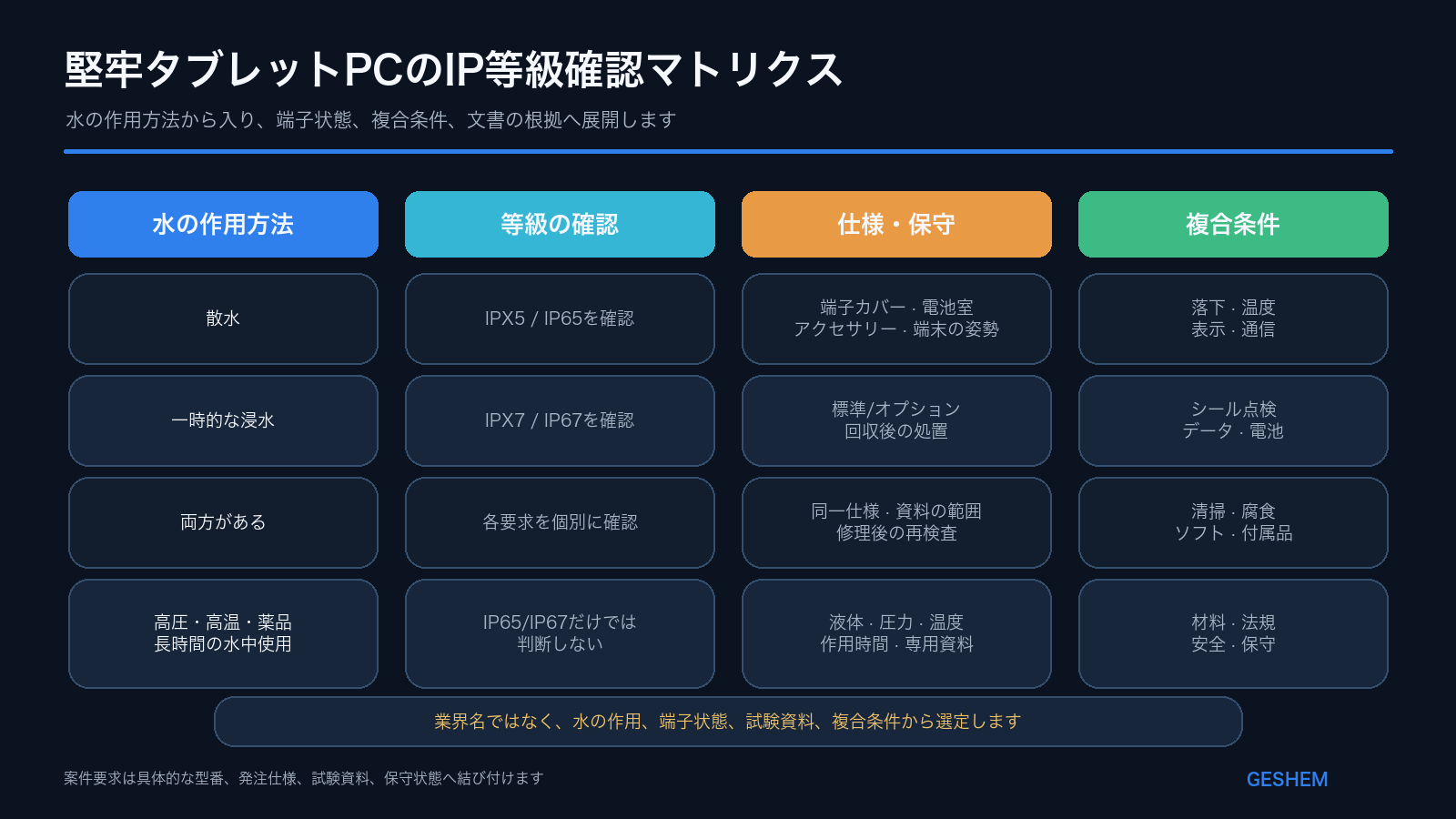

| 現場条件 | 要求仕様へ記載する内容 | 保護等級の確認方向 | 別に確認する項目 |
|---|---|---|---|
| 主な課題が粉じんで、明確な水リスクがない | 粉じんの種類、濃度、清掃方法、端子の使用頻度 | IP6Xの対象範囲を確認し、必要な水の等級は別に定義する | 放熱、摩耗、静電気、保守周期 |
| 雨、飛まつ、散水が端末へ当たる | 水の方向、作用時間、端末の姿勢、端子カバー、清掃手順 | 対象構成のIPX5/IP65資料を確認する | 濡れた手での操作、画面、温度、腐食 |
| 端末が誤って水へ入る可能性がある | 浸水の状況、回収までの時間、通電状態、回収後の処置 | IPX7/IP67構成、試験資料、保守条件を確認する | 落下、ハンドストラップ、データ保護 |
| 散水と一時的な浸水の両方がある | 2種類の水作用と各受入資料 | 両要求を個別にカバーする資料を取得する | 端子、アクセサリー、修理後の再検査 |
| 高圧・高温洗浄、薬品、塩分、長時間の水中使用がある | 液体、圧力、温度、濃度、作用時間、適用法規 | IP65/IP67を十分条件として扱わない | 材料、耐腐食性、専用等級、業界規制 |
倉庫、工場、港湾、水処理、鉱山、食品関連という業界名は、必要な質問を洗い出す手掛かりにはなります。しかし、保護等級、材料、温度、清掃、法規を確定する根拠にはなりません。同じ業界でも、水の作用方法と端末の使用状態は案件ごとに異なります。

端子、アクセサリー、保守状態を受入条件へ入れる
USB、USB Type-C、音声端子、SIM/TFカードスロットなどの開口部は、端子カバーやシール構造へ依存する場合があります。試験資料に記録された端子状態と、現場の作業状態を一致させます。作業中にケーブルを接続し続ける、端子カバーを開く、ドックへ装着するといった運用では、同じ保護等級が維持されると決めつけられません。
着脱式電池、カードスロットカバー、修理用の開口部は、シールの点検箇所になります。電池を取り外せることはホットスワップを意味せず、カバーを開けた状態の保護も保証しません。着脱手順、異物除去、シール部品の点検、再閉鎖方法を作業手順書へ記載します。保護性能は、外郭、シール部品、組立状態、保守状態に左右されます。落下、頻繁な抜き差し、洗浄剤、温度サイクル、修理によって状態が変わる可能性があります。点検・交換周期と、修理後に再検査が必要となる条件を供給者と合意します。
二重シール、アルミダイカスト、光学接着、特定形状のガスケットは、IP65やIP67の定義そのものではありません。対象型番の図面、材料情報、試験資料がない限り、一般的な断面図を製品の保護等級の根拠には使いません。
IP等級には落下と振動の評価が含まれません。今回確認した4機種の仕様書で記載されている落下条件は、1.2 mの高さから木製床面への自由落下です。コンクリート面や、これを超える高さへ読み替えられません。実案件では、携帯高さ、床材、保護ケース、ハンドストラップ、取付金具、端末の向きを受入条件へ加えます。
低温、高温、急激な温度変化、結露は個別に評価します。IP67の表示から、低温時の電池性能、高温での連続運転、結露後に直ちに開蓋・充電できることは判断できません。港湾、沿岸、食品、化学関連の現場では、塩分や薬品が問題になる場合があります。IP等級が示すのは、規定された条件下での固形異物と水の侵入に対する保護です。外郭、塗装、端子、シール材料の耐腐食性は別の根拠が必要です。
屋外作業では、輝度、視野角、手袋や濡れた手での操作、セルラー通信、GNSS、電池、業務ソフトウェアも確認します。保護等級は、MES、WMS、点検アプリケーション、MDM、VPN、オフライン同期との互換性を証明しません。

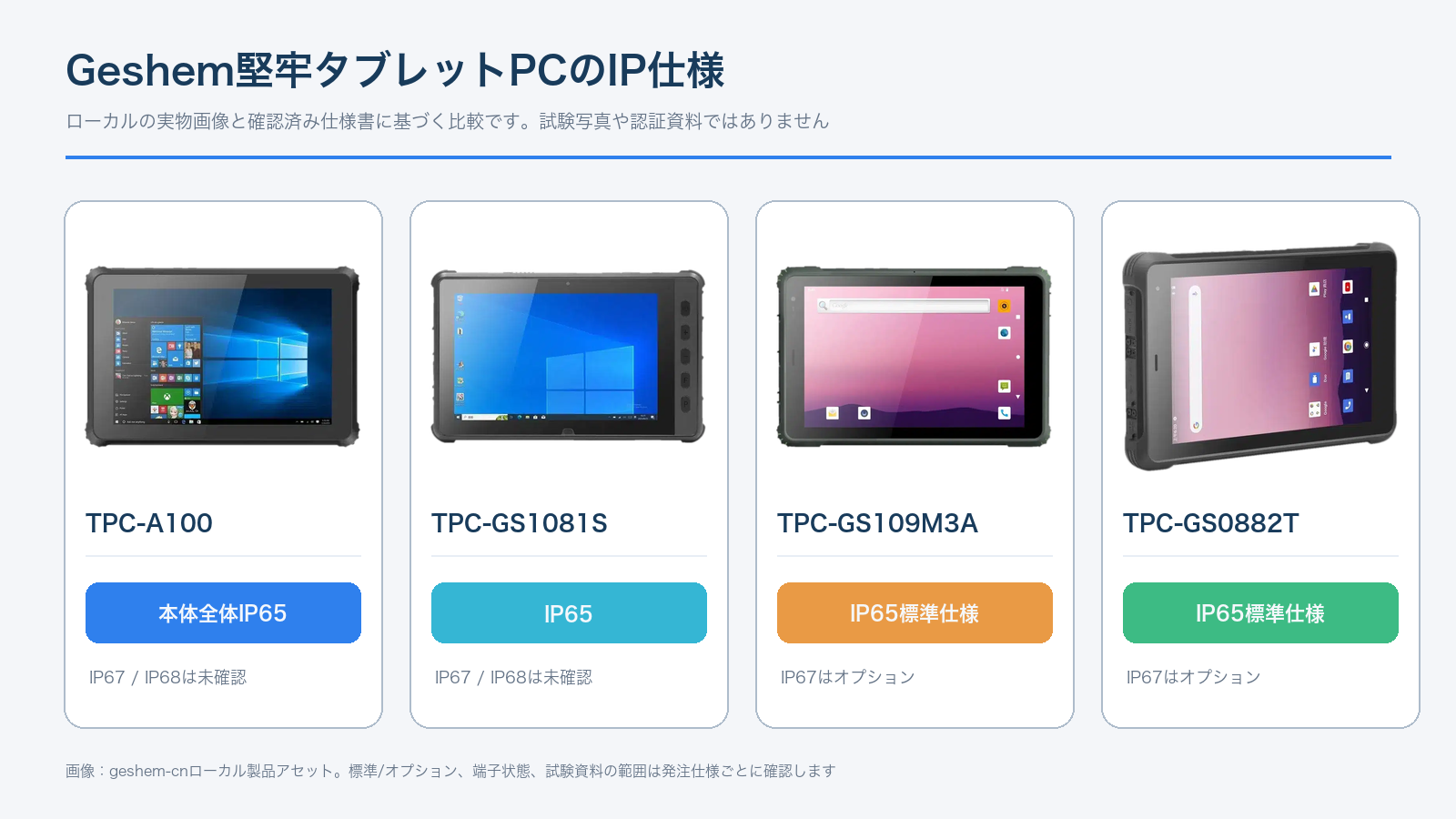

Geshemの確認済み4機種とIP仕様

| 型番 | 確認済みのIP状態 | 候補となる案件 | 制約と案件確認 |
|---|---|---|---|
| TPC-A100 | 本体全体IP65 | Windows 10/11、10.1型プラットフォーム、本体全体IP65を必要とする案件 | IP67/IP68の根拠は未確認。対象構成の試験資料を取得し、端子、アクセサリー、試験状態を確認する |
| TPC-GS1081S | IP65 | Windows、第11世代Core、主・補助電池のホットスワップとIP65を必要とする案件 | IP67/IP68の根拠は未確認。IP65の外郭範囲、端子状態、試験資料を確認する |
| TPC-GS109M3A | IP65標準仕様、IP67オプション | Android 13、5G、10.1型1000 nitとIP67構成を必要とする案件 | IP67は標準仕様ではない。発注仕様を固定し、端子、アクセサリー、修理、試験資料の対象範囲を確認する |
| TPC-GS0882T | IP65標準仕様、IP67オプション | Android 12、8型の移動データ収集とIP67構成を必要とする案件 | IP67は標準仕様ではない。IP68、長時間の水中使用、高圧・高温洗浄の根拠は未確認 |
案件に「IP67が必要」とだけ書かれている場合は、実際の水の作用方法を確認します。一時的な浸水を受入条件へ入れる必要があると確認できた後、TPC-GS109M3AとTPC-GS0882TのIP67オプションを候補にします。その上で、OS、画面寸法、輝度、通信、データ収集モジュール、電池、アクセサリーを照合します。
TPC-A100とTPC-GS1081Sは、現時点の確認資料ではIP65候補です。堅牢タブレットPCという製品分類だけを理由に、IP67やIP68を仕様へ追加しません。

要求仕様と受入検査の作り方
「IP67の堅牢タブレットPCが必要」という一文を、次の確認項目へ分解します。
要求仕様では、水と粉じんの発生源、作用の仕方、端末の姿勢、頻度と使用状態を記録し、散水、一時的な浸水、または両方を対象にします。試験資料には、型式、外郭範囲、端子カバー、電池、カードスロットと付属品を対応させます。資料番号と文書版が分かれば、構成変更後も比較できます。
浸水後の操作、開蓋、充電再開と点検の手順は、製品の指示に合わせて整理します。落下、振動、温度、結露、塩分や洗浄剤は別の評価項目です。最終の業務ソフトウェアと付属品で使い方を試し、修理やシール部品交換後の確認方法まで残しておくと、運用中の状態を追えます。
使用時の端子カバー、接続ケーブル、ドックと電池の状態を、保護等級の資料に記録された構成と照合します。水以外の落下、温度、操作性は別の条件として扱い、仕様書と作業手順を同じ型式・構成へ結び付けておくと、保守後にも確認を再現できます。
