スマート製造のエッジコンピューティング:産業用PCの役割と選定条件
設備の近くでデータを整理し、必要な結果を生産システムへ送る構成は、上位ネットワークへの依存を減らせます。画像検査、稼働記録、状態監視ではこの配置が役立つ一方、データの採り方、時刻、欠落時の扱いまで決める必要があります。
産業用PCは計算と接続の基盤であり、プロトコル、バッファ、推論や再送はソフトウェアと構成で実現します。通常のPCを置くだけで安全制御や決まった応答時間が得られるわけではありません。PLC、専用制御器、SCADA/MES、クラウドとの役割から設計を始めます。
用途から比較条件を決める
| プロジェクトの課題 | 先に確認する項目 | 産業用PCが担える役割 | ハードウェア名だけでは判断できないこと |
|---|---|---|---|
| PLC、計測器、旧設備の接続 | 機器一覧、物理I/O、プロトコル、点数、収集周期 | 収集プログラム、前処理、上位システム接続の実行基盤 | 全プロトコル対応、オフライン継続、ハードリアルタイム制御 |
| 複数カメラによる外観検査 | カメラI/O、帯域、PoE、アルゴリズム、保存量、タクト | 画像収集、画像処理、AIソフトウェアの実行基盤 | 画像処理ソフトウェア、一定の推論時間、安全に関わる排出制御 |
| 設備状態の監視 | センサー、サンプリング、保存期間、アラーム責任 | 収集、特徴量処理、一時保存、上位転送 | 予知保全モデル、データベース、遠隔運用機能 |
| MES・SCADA・クラウドとの連携 | データ所有者、ネットワーク区分、送信範囲、中断時の方針 | 現場データの整形とアプリケーション実行 | 自動同期、完全自律運転、VPN・OTA・セキュリティ認証 |
製造現場のエッジコンピューティングとは
製造現場のエッジコンピューティングでは、設備、ライン、工場に近い場所へ計算ノードを配置し、プロジェクトで定義したデータ収集、整形、一時保存、分析、転送を実行します。重要なのは「クラウドを使うかどうか」ではなく、各処理をどこで実行し、誰が責任を持つかです。
例えば、カメラの原画像を現場で判定し、不良画像だけを保存する構成があります。PLCデータへタイムスタンプ、単位、品質情報を付けてSCADAやMESへ渡す構成もあります。高頻度データは統計値と異常区間だけを上位へ送る場合があります。どの方式を採るかは、ソフトウェア設計、データ品質、ネットワーク、トレーサビリティ要件で決まり、産業用PCの標準機能ではありません。
主な効果は次の三点です。
- 原画像、高頻度サンプリング、ログなどを現場ルールに沿って処理し、不要な転送を抑える
- アプリケーションから現場データまでの経路を短くする。ただし、経路の短縮をハードリアルタイムや機能安全と同一視しない
- ネットワーク障害時にもアプリケーションと保存領域を現場に残す。ただし、キャッシュ、再送、競合処理、復旧はソフトウェアで設計・試験する。

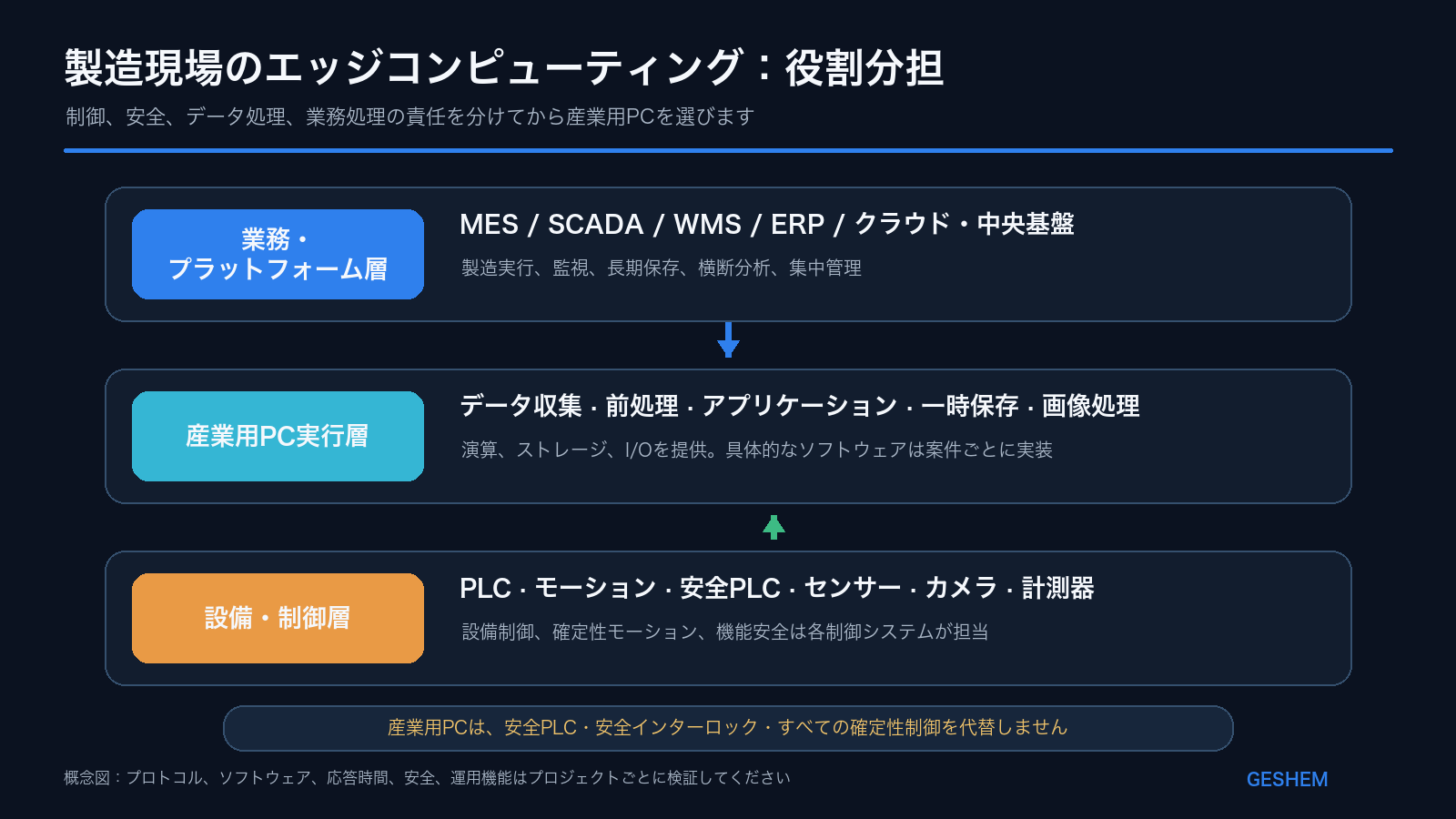

PLC、産業用PC、SCADA、MES、クラウドの役割
PLCとモーションコントローラー。 PLCは、設備のシーケンス制御、状態ロジック、インターロックを担当します。同期、軌跡、一定周期が要求されるモーション処理は、モーションコントローラーまたは検証済みの制御方式へ割り当てます。産業用PCは制御機器とデータを交換できますが、LAN、COM、DIOを備えているだけで制御責任を引き継ぐわけではありません。
安全PLC・安全コントローラー。 非常停止、安全扉、ライトカーテン、リミットなどの安全機能は、リスクアセスメント、機能安全アーキテクチャ、適用規格に沿って設計します。一般的な産業用PCを安全PLC、安全インターロック、安全回路の代替品として扱えません。エッジアプリケーションが異常を検出する場合も、最終的な安全動作は設計・検証された安全制御系へ戻します。
産業用PC。 産業用PCは、データ収集、前処理、一時保存、HMI、画像処理、分析処理、現場機器と業務システムを接続するソフトウェアの実行基盤に適します。CPU、メモリー、ストレージ、LAN、COM、USB、DIO、PCIeなどのハードウェア資源を提供します。プロトコルドライバー、データベース、コンテナ、同期、遠隔更新、セキュリティ方針は案件ごとに確認します。
SCADA、MES、WMS、ERP、クラウド。 SCADAはプロセス監視、トレンド、アラーム、操作画面、MESは製造実行、作業指示、品質、トレーサビリティ、タクト管理を主に扱います。WMSは倉庫業務、ERPは企業資源と業務計画を担当します。クラウドや中央プラットフォームは、長期保存、複数ラインの分析、集中管理、モデル学習などに適します。境界は案件ごとに変わりますが、これらを産業用PCの内蔵機能として記載しません。

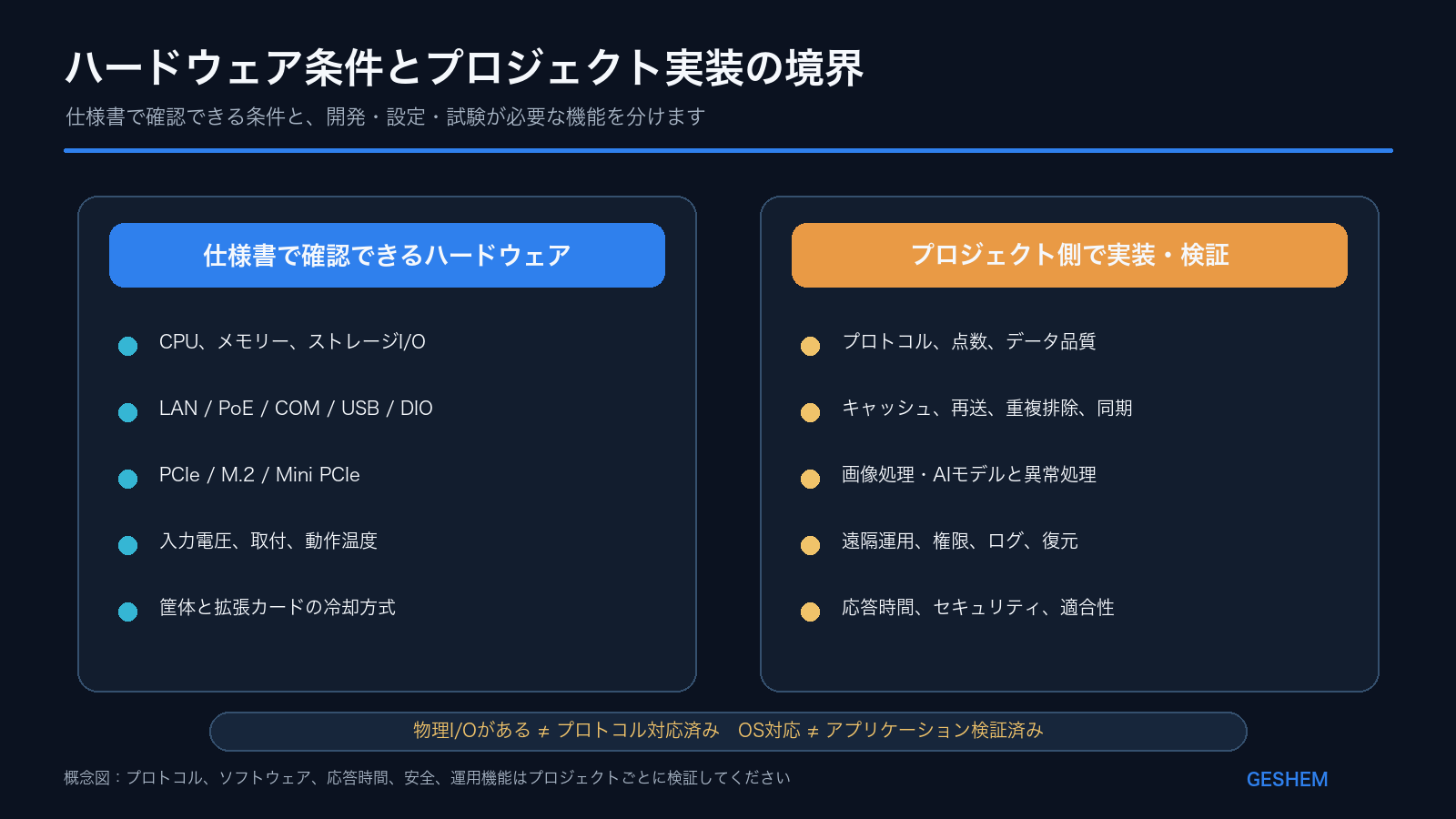

仕様書で確認できる条件とプロジェクト実装を分ける

*仕様書で確認できるハードウェア条件。- CPUプラットフォーム、メモリー上限、ストレージI/O;LAN、PoE、COM、USB、DIOの数量と動作モード;PCIe、M.2、Mini PCIeなどの拡張スロット;入力電圧、取付方式、動作温度と付帯条件;ファンレス構造の範囲、高消費電力カードの冷却方式。
*物理I/Oから直接判断できないソフトウェア能力。- 対象PLC、NC、計測器向けドライバーの有無と安定性;データ品質、タイムスタンプ、単位変換、異常値処理;ローカルデータベース、キャッシュ、再送、重複排除;Docker、SCADA、MESクライアント、独自ソフトウェアの互換性;AIモデルの精度、スループット、応答時間、異常処理;VPN、遠隔更新、権限、ログ、イメージ復元、セキュアブート;ハードリアルタイム、機能安全、特定のサイバーセキュリティ認証。
代表的な三つの適用経路
設備データ収集と上位システム接続。 PLC、計測器、バーコードリーダー、旧設備を接続する場合、産業用PCはCOMやLANを提供し、収集ソフトウェアを実行できます。機器型番、プロトコル、点数、収集周期、読み書き権限、異常時処理を個別に整理します。MESやSCADAへ渡すデータ構造も、上位システムとのインターフェース仕様が必要です。
この用途では、I/Oの一致、ストレージ書込み量、ネットワーク分離、停電復旧、保守性が重要です。必ずしも最上位のCPUが必要とは限りません。
マシンビジョンとエッジAI。 カメラ台数、I/O、解像度、フレームレート、トリガー方式、1フレーム当たりのデータ量、画像保存期間、アルゴリズム負荷を先に計算します。PoEはネットワークカメラの配線を簡素化できますが、ポートごとの給電、総PoE電力、ネットワーク帯域、CPU/GPU、SSD書込み、盤内温度を合わせて確認します。
産業用PCは画像処理やAI推論ソフトウェアを実行できます。排出機構、ロボット、安全動作の責任はシステムアーキテクチャで明確にします。試験なしに一定の推論時間を約束したり、GPU拡張を全型番の共通機能として扱ったりできません。
状態監視と保全データ。 温度、振動、電流、圧力、運転時間、アラーム履歴をエッジ側で整理し、上位プラットフォームへ送る構成があります。予知保全には、信頼できるサンプリング、長期データ、特徴量、モデル検証が必要です。エッジ用PCを設置するだけで予知保全が完成するわけではありません。
ネットワーク中断を想定する場合、キャッシュ容量、データ優先度、再送順序、重複排除、時刻同期、SSD書込み寿命をソフトウェア要件として定義し、その結果からメモリー、ストレージ、ネットワークを選びます。

エッジとクラウドの分担
エッジ側には、設備接続、データ品質処理、アプリケーション実行、一時保存、画像処理など、現場運転に直接関係する処理やデータ量の大きい処理を配置します。中央プラットフォームは、長期保存、複数ラインの統計、集中運用、モデル学習に適します。
すべてのデータに同じ方針を適用するのではなく、少なくとも次の点を決めます。
- データの生成者、所有者、アクセス権限
- 原データ、判定結果、異常区間、統計値の保存期間
- ネットワーク中断時に継続、縮退、停止する機能
- 復旧後の並び替え、重複排除、整合性確認、再送方式
- 制御、安全、業務システムの責任分界。
これらはシステムとソフトウェアの要件です。産業用PCは実行場所とハードウェア資源を提供しますが、自動同期、完全自律運転、セキュリティ適合を単体で証明しません。

エッジ用産業用PCの選定手順
ソフトウェアと連続負荷を定義する。 OS、アプリケーション、プロセス、データベース、画像処理アルゴリズム、ピーク負荷、連続負荷を一覧化します。CPU名だけでなく、連続消費電力、メモリー、ストレージ書込み、熱環境を評価します。GPUや収集カードを使う場合は、カード寸法、消費電力、補助電源、冷却も整合させます。
機器一覧からI/Oとプロトコルを照合する。 PLC、計測器、カメラ、バーコードリーダー、センサーごとに、物理I/O、プロトコル、数量、絶縁、配線距離、ドライバーの提供元を記録します。COM、LAN、USB、DIOがあってもプロトコルの動作は保証されません。標準、オプション、モード切替も区別します。
ネットワーク、PoE、ストレージを計算する。 複数カメラは、実際のフレームレートと画像サイズから帯域を計算し、余裕を確保します。PoEは規格、ポート単位の電力、総電力を確認します。ストレージには、通常データ、異常画像、ログ、システムイメージ、キャッシュ期間、SSD書込み寿命を含めます。
電源、取付、熱環境を確認する。 Geshem製品の入力電圧は型番ごとに異なるため、全シリーズを9–36V DCと記載できません。端子、接地、保護、盤内温度、通風、取付方向、機器間隔、標高、周辺熱源も確認します。ファンレスでも、高温の密閉盤では熱検証が必要です。
ソフトウェア互換性と故障時動作を試験する。 最終ソフトウェア、ドライバー、カメラ、収集カード、ネットワーク構成を使って実機検証します。通常負荷だけでなく、ネットワーク中断、ストレージ上限、プロセス停止、停電復旧、再送、最高周囲温度を試験します。安全制御や確定性制御は、該当する制御システムの検証手順で受け入れます。

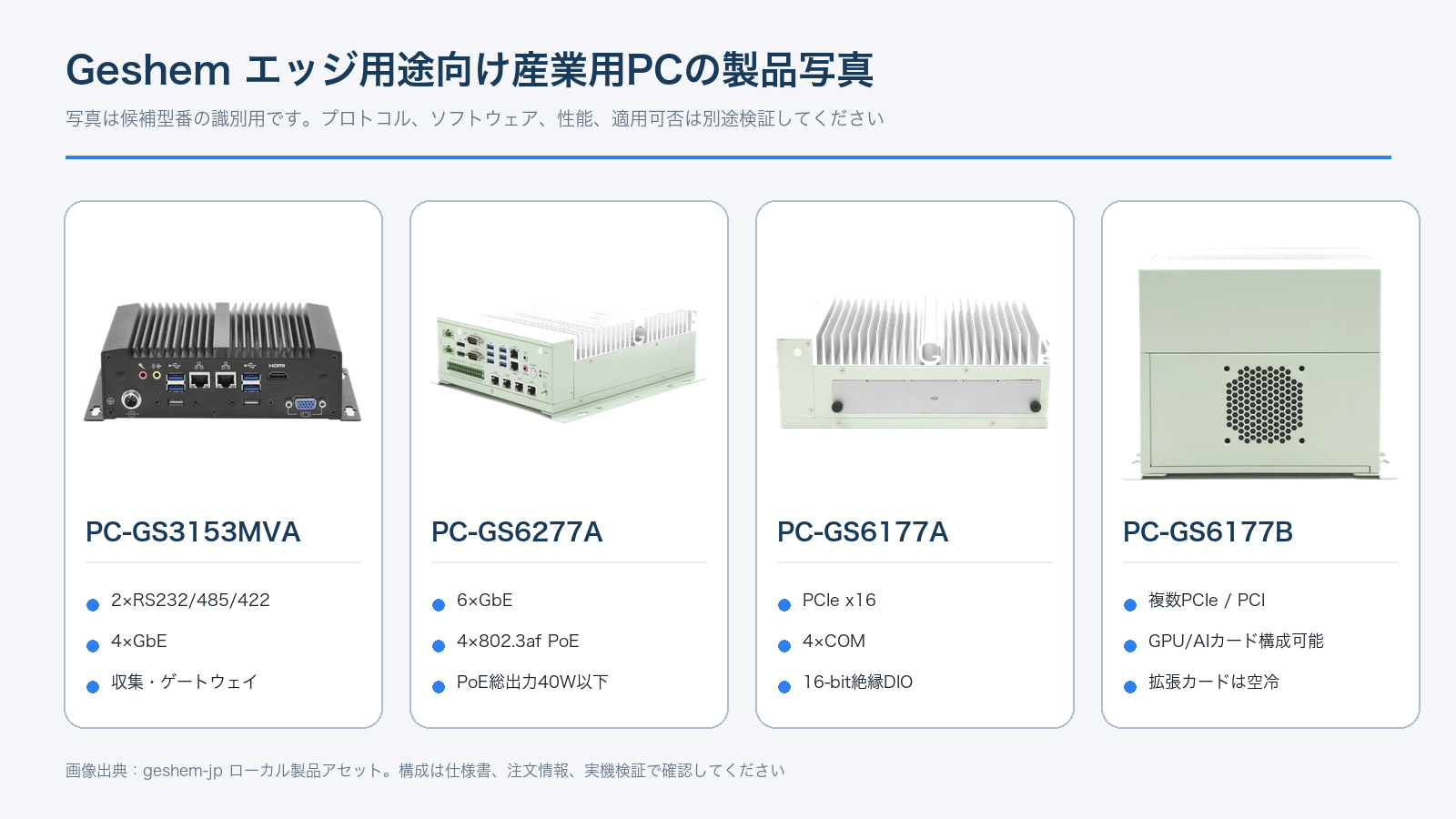

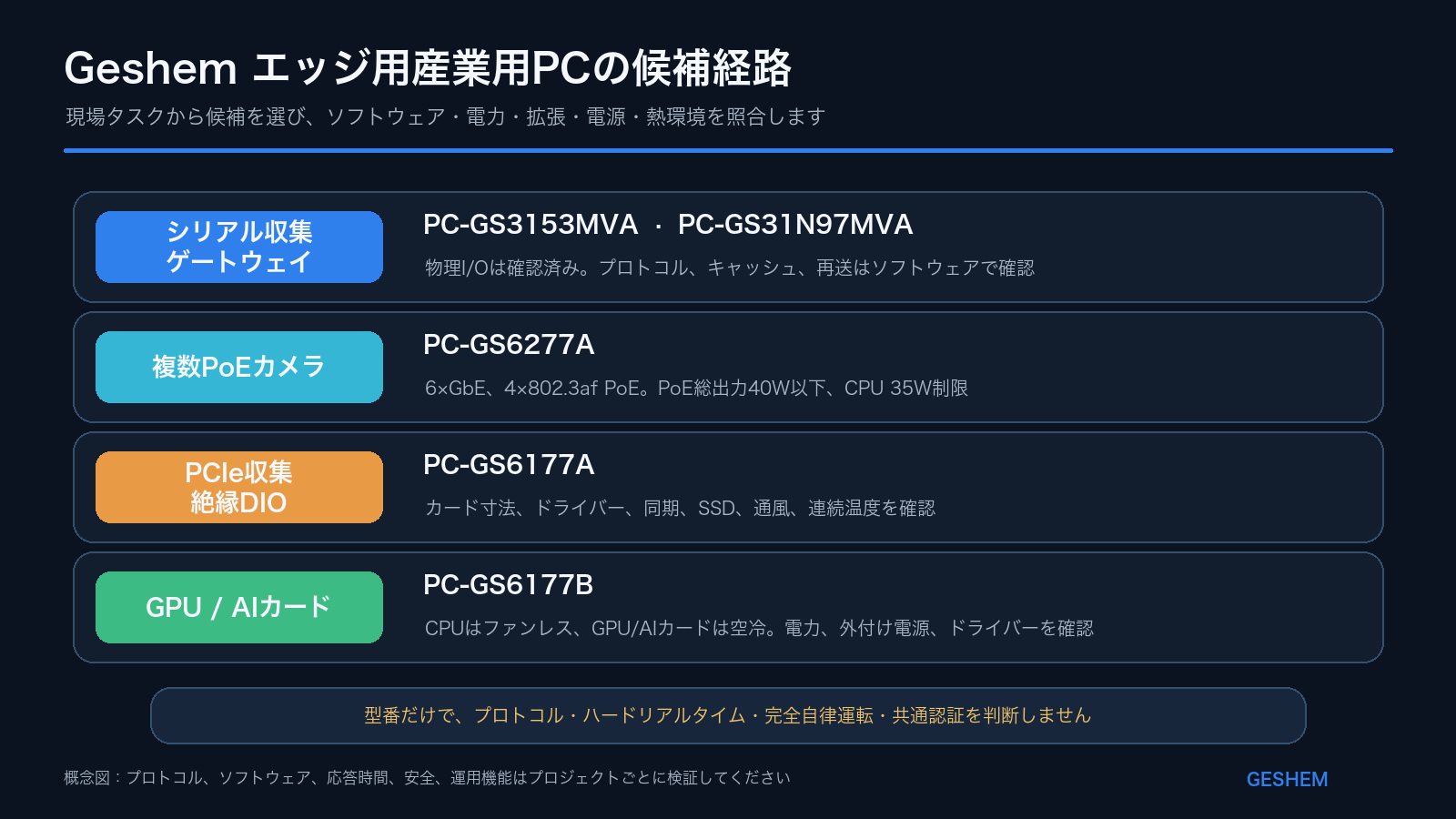

Geshem製品の候補経路
| 処理経路 | 候補型番 | 確認済みハードウェア | 制約とプロジェクト確認項目 |
|---|---|---|---|
| シリアル機器の収集・ゲートウェイ | PC-GS3153MVA | 2×RS232/485/422、4×GbE、Windows/Linux、無線オプション | プロトコル、点数、キャッシュ、再送はソフトウェア要件。9–28V DC。動作温度は筐体表面の通風が条件 |
| 新しい低消費電力の収集基盤 | PC-GS31N97MVA | N97プラットフォーム。I/Oは注文構成で確定 | 公開表と端子写真に相違があるため、I/O数・電源・PoEは承認済み図面と注文仕様で照合 |
| 複数PoEカメラとエッジ処理 | PC-GS6277A | 6×GbE、LAN3–6は802.3af PoE、8DI+8DO | PoE総出力40W以下、CPU 35W制限、18–36V DC。画像処理ソフトウェアは別途 |
| PCIe収集カード・絶縁DIO | PC-GS6177A | PCIe x16、2×GbE、4×COM、16-bit絶縁DIO | カードドライバー、同期、リアルタイム性能を検証。温度条件はSSD、通風、拡張構成で変わる |
| GPU・AIアクセラレーター | PC-GS6177B | 複数PCIe/PCI、GPU/AIカードを構成可能 | CPUはファンレス、GPU/AIカードは空冷。高消費電力構成は外付け電源が必要。NPUやモデル性能は未確認 |
PC-GS6277Aは仕様・注文表で18–36V DCを記載する一方、特徴欄の下限は異なります。電源選定には確定した注文仕様を使用します。

実行可能なアーキテクチャ例
「複数設備のデータ収集と品質結果のMES連携」を例に、責任を次のように分けます。
- PLCは設備制御とインターロックを継続し、安全機能は安全制御系が担当する
- 産業用PCは確認済みI/Oを使い、許可された対象データを読む収集プログラムを実行する
- 収集ソフトウェアはタイムスタンプ、単位、品質情報、異常値を処理する
- ローカルストレージはプロジェクトルールに沿ってキャッシュとログを保存する
- インターフェースサービスは整形済みデータをSCADAまたはMESへ送る
- ネットワーク中断時は試験済みキャッシュ方針に従い、復旧後に検証、重複排除、再送を行う
- 上位から制御指令を書き戻す場合、権限、有効性、タイムアウト、失敗状態、安全境界を別途定義する。
この例は特定の産業プロトコルへ依存せず、固定応答時間も約束しません。正式設計には、機器プロトコル、点数表、ネットワーク区分、ソフトウェア実装、受入条件が必要です。

構成を実機で確かめる
最終的な構成では、OS・ドライバー・周辺機器をそろえ、実際の連続負荷と設置環境で処理量、温度、通信エラーを記録します。ネットワーク断、電源断、ストレージ残量低下からの復旧も、アプリケーションの動作と合わせて確認します。仕様書の条件と試験時の構成を同じ記録に残すと、増設や予備機交換の判断にも役立ちます。
