産業用コンピュータ選定ガイド:処理負荷・I/O・拡張・放熱・設置の確認方法
既設ラインへ検査処理を追加するときは、必要なCPUだけでなく、カメラの接続、増設カード、盤内の奥行き、連続書込みを同時に確認します。CPU名と端子数が同じでも、筐体、電力設定、ストレージや配線が違えば運転条件は変わります。最初に仕事と接続先を整理すると、候補のどの仕様を比較すべきかが見えてきます。

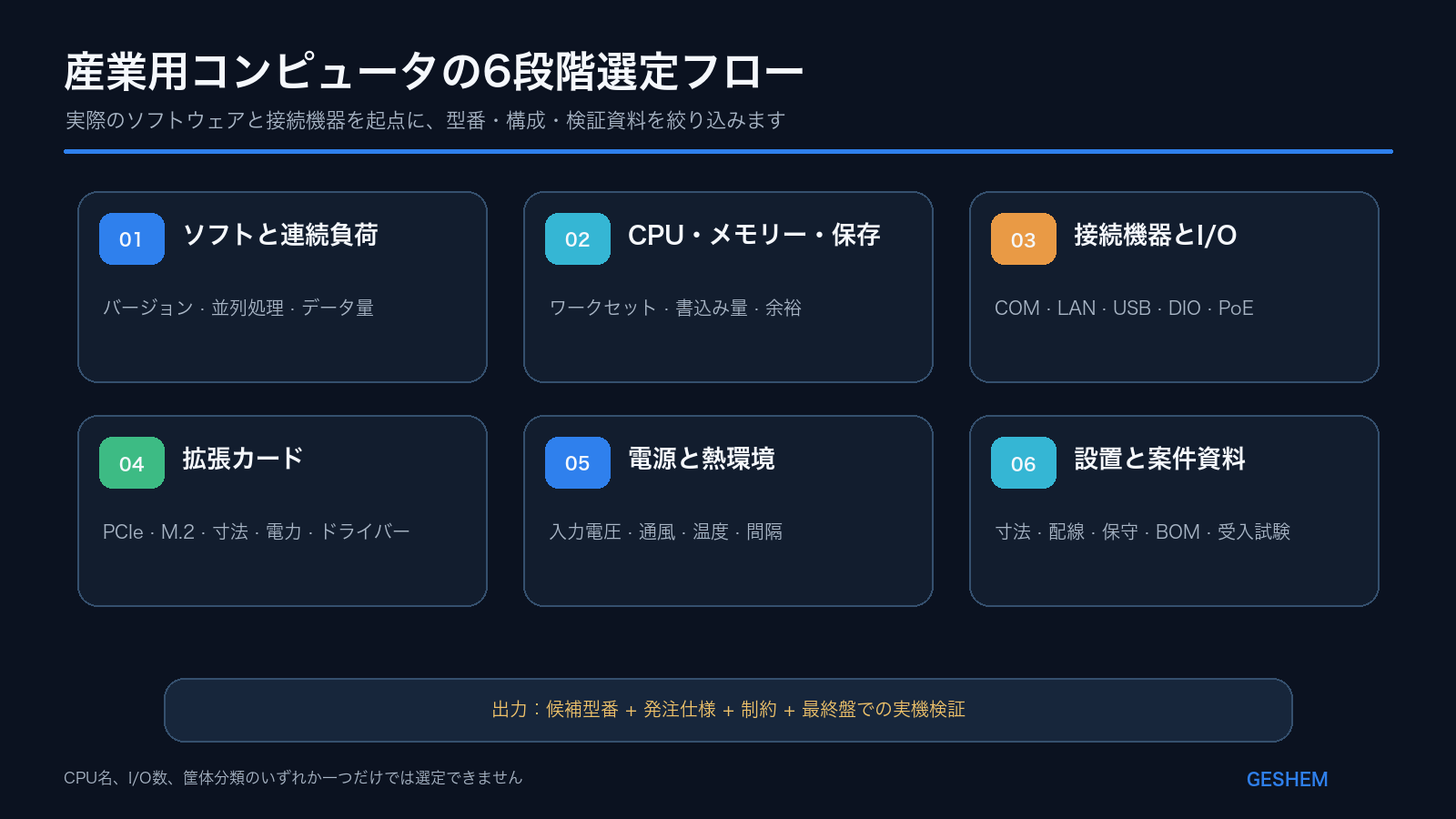

以下では、処理負荷、I/O、拡張、放熱、設置の関係を確認します。型式は構成を比較する例であり、オプション、認証、ソフトウェア対応や供給期間は対象型式の資料と注文条件で照合します。

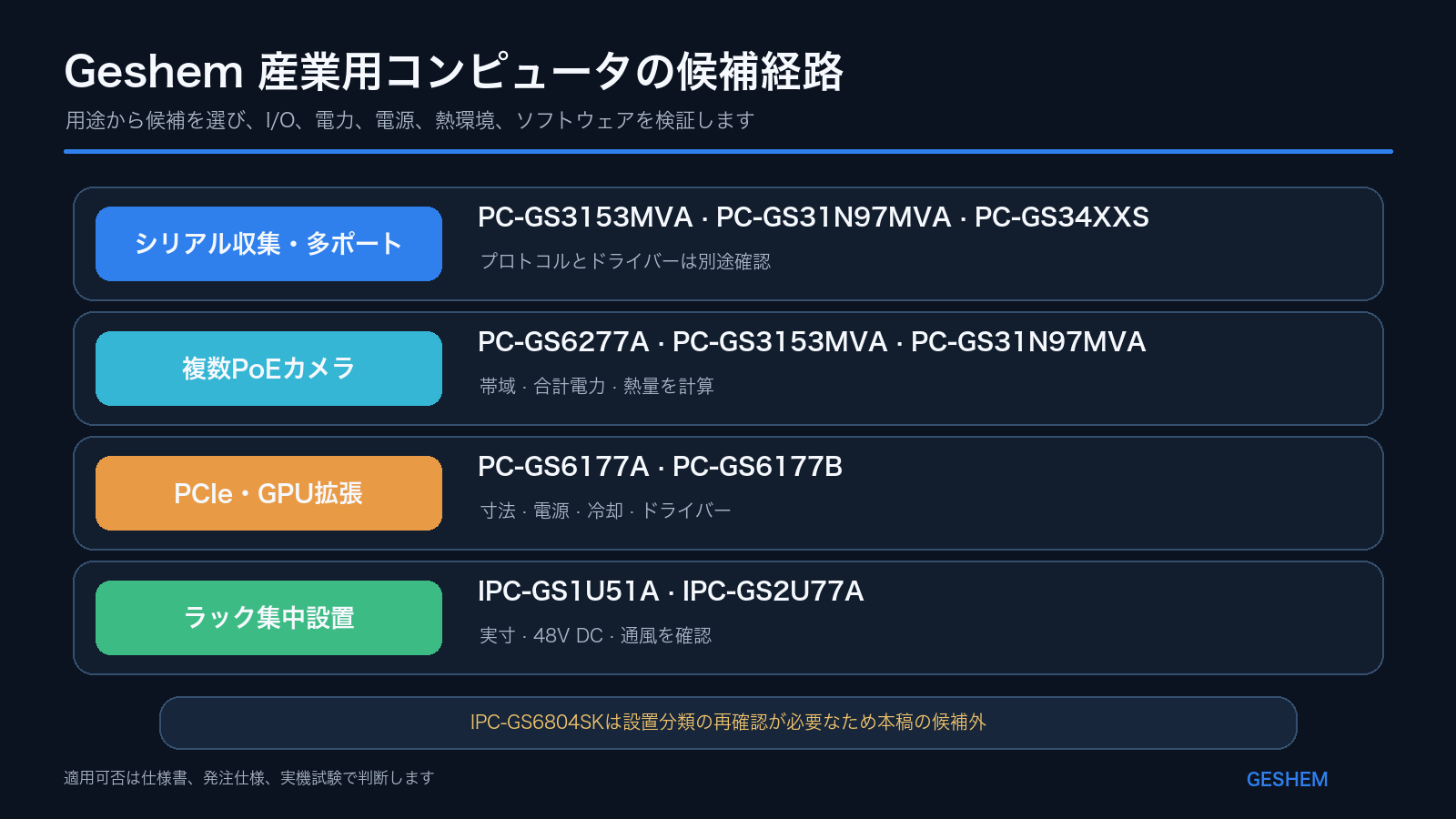

用途から比較条件を決める
| プロジェクトの課題 | 先に収集する情報 | 候補となる製品経路 | 型番やI/Oだけでは判断できないこと |
|---|---|---|---|
| シリアル収集、設備接続、軽量サービス | ソフトウェア版、点数、周期、COMモード、LAN数 | PC-GS3153MVA、PC-GS31N97MVA、PC-GS34XXSなどの小型PC | 全プロトコル対応、オフライン継続、遠隔更新 |
| 複数ネットワークカメラ | 台数、帯域、1台当たりの電力、PoE合計、保存量、処理負荷 | PC-GS6277Aなどの多ポート・PoE対応候補 | ポート数と接続可能台数の一致、画像処理ソフトの有無 |
| PCIe収集カードまたはGPU | カード長、スロット、バス、電力、補助電源、ドライバー、冷却 | PC-GS6177A、PC-GS6177Bなどの拡張型PC | すべてのカードとの互換性、CPUファンレスと装置全体のファンレスの同一性 |
| 制御盤・ラックへの集中設置 | ラック寸法、奥行、電源、配線面、保守経路、発熱、騒音 | IPC-GS1U51A、IPC-GS2U77AなどのラックマウントPC | 冗長電源、RAID、IPMI、ホットスワップ、長期供給 |
| 高温、密閉、粉じん環境 | 機器周囲の最高温度、通風、間隔、清掃、防護要件 | 型番別の環境・構造資料から選定 | ファンレスと密閉、高いIP等級、防食、メンテナンス不要の同一性 |
| 量産と長期保守 | 構成基準、BOM、OSイメージ、予備品、変更通知、代替方針 | 購買条件とプロジェクト文書で管理 | 固定供給年数やBOM固定が標準で提供されること |

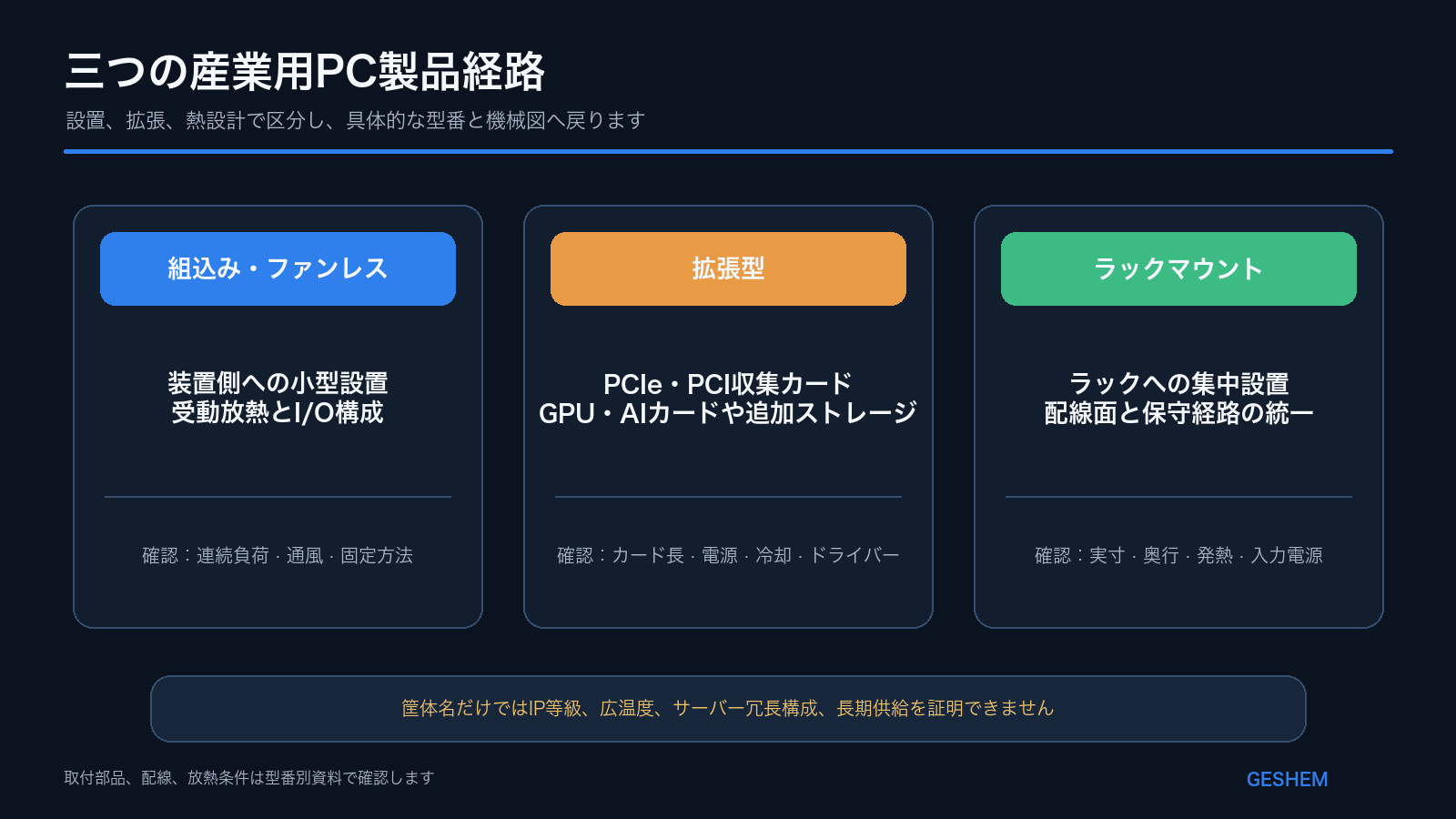

三つの製品経路を先に区分する
組込み・ファンレス産業用PC。 小型筐体、受動放熱、装置側への設置を主な特徴とする製品群です。処理負荷、I/O、設置空間が明確な案件では候補を絞りやすく、PC-GS3153MVA、PC-GS31N97MVA、PC-GS34XXS、PC-GS50XXYを比較対象にできます。
「ファンレス」は特定の冷却方式を示す言葉です。完全密閉、高いIP等級、広い動作温度、無音、メンテナンス不要を自動的に証明しません。複数の仕様書には筐体表面の通風条件が記載されているため、密閉盤では仕様書の温度範囲だけで適否を決められません。
拡張型産業用PC。 PCIe収集カード、GPU・AIアクセラレーター、複数ストレージ、追加I/Oが必要な場合は、カード寸法、消費電力、補助電源、冷却、ドライバーを装置全体で検討します。PC-GS6177A、PC-GS6177B、PC-GS6277Aは、収集カード、多ポート・PoE、GPU拡張という異なる経路を確認できる型番です。
スロットが存在しても、対象カードとの互換性は確定しません。バス仕様、カード長、ブラケット、周辺空間、OSドライバー、連続負荷時の温度を実カードで確認します。

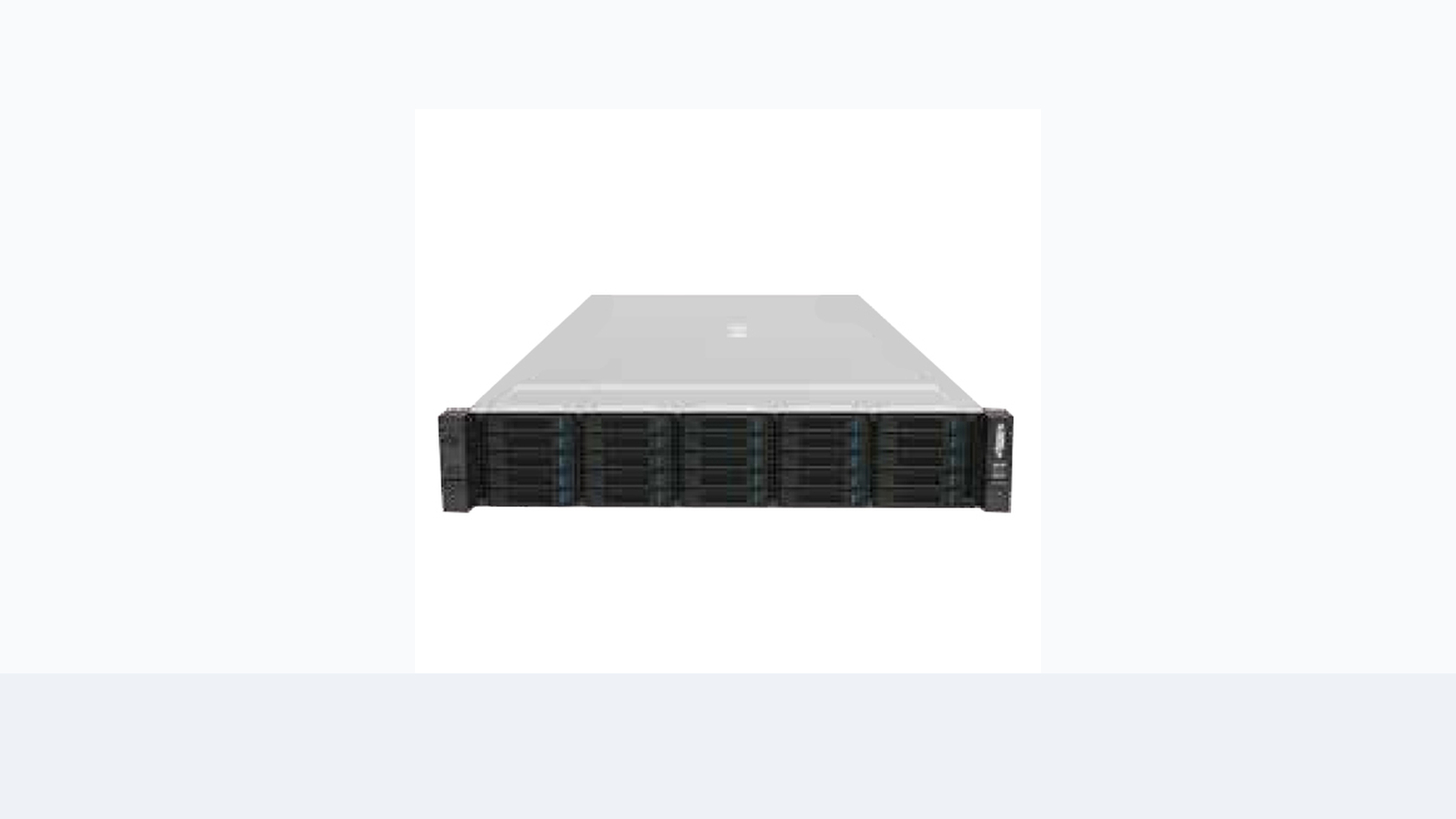

ラックマウント産業用PC。 計算、ネットワーク、データ収集機能をラックへ集約する場合の製品経路です。IPC-GS1U51AとIPC-GS2U77Aは、仕様書と製品ページの双方でラックマウント産業用PCとして確認されています。

実際のソフトウェアと連続負荷を定義する
CPUの名称だけでは、連続運転時の処理能力を判断できません。選定前に次の情報を整理します。
OS、アプリケーション、ドライバーの名称とバージョン;平均・ピークCPU使用率とピークの継続時間;並列処理数、点数、サンプリング周期、データ処理周期;カメラ台数、解像度、フレームレート、符号化・画像処理方式;メモリー使用量、キャッシュ、データベース、ログ書込み量;収集カード、GPU、AIアクセラレーター、PoE機器の有無;許容する処理時間、性能低下、再起動・復旧の条件;最終盤内の温度、通風、電源制約。
PC-GS34XXSは同じ筐体で複数の低消費電力CPUとCoreプラットフォームを選べます。ただし、CPU、メモリー、ストレージ、映像出力、USB、COM、入力電源の組合せは同一ではありません。PC-GS6277Aの第12・13世代プラットフォームは、発注仕様でCPUの電力を35Wに制限しています。ソフトウェアの連続負荷と合わせて評価する条件です。
PC-GS6177BはGPU・AIカードの構成経路を持ちますが、公開資料が示すのはハードウェア拡張の可能性です。モデルのスループット、推論時間、必要VRAM、ソフトウェアフレームワークの互換性は実機試験で確認します。
メモリーとストレージをワークロードから見積もる
「4GBは収集、16GBは画像処理」のような固定区分は使いません。OS、常駐アプリケーション、キャッシュ、データベース、コンテナ、同時実行プロセスを合算し、更新時の余裕も確保します。
ストレージは、次の四点から決めます。
システム、データ、ログを分離するか;原画像、不良画像、動画、トレーサビリティデータ、オフラインキャッシュを保存するか;1日当たりの書込み量、保存期間、許容するデータ損失量;予期しない電源断後にファイルシステム、データベース、OSイメージをどう復旧するか。
PC-GS6177Aは2台の2.5インチSATAイージースワップベイを選択でき、mSATA経路もあります。PC-GS6177Bは2.5インチSATA、M.2 NVMe、mSATA、PC-GS6277AはM.2 2280を備えます。媒体の種類、容量、温度等級、書込み寿命、電源断保護は、スロット名から推測せず発注仕様で確認します。
機器リストでI/Oを照合する
COMとシリアル機器
PLC、計測器、バーコードリーダー、旧設備ごとにRS232、RS485、RS422の別、絶縁の要否、通信速度、接地、配線長、終端を記録します。COMポートの存在だけでは、Modbus、OPC UA、特定PLC向けドライバーの実装を判断できません。
PC-GS3153MVAは2ポートのRS232/485/422、PC-GS6177Aは4ポートのCOMを記載しています。PC-GS6177BおよびPC-GS31N97MVAは資料間でI/Oの記載に相違があるため、必要なモードと端子数を注文仕様・コネクター図で確定します。
IPC-GS1U51AとIPC-GS2U77Aは各5ポートのRS232を記載しています。一方、両仕様書には一部の選択モードとして「RS482/RS422」という表記があります。誤記の可能性はありますが、本稿ではRS485へ読み替えません。必要な案件では、修正版仕様書またはI/O定義を取得します。
LAN、PoE、ネットワークカメラ
多ポート構成では、帯域、給電、発熱を同時に見積もります。PC-GS6277Aは6ポートのGbEを備え、LAN3~6が802.3af PoEに対応し、PoE合計出力は40W以下です。4個のPoEポートがあることと、4台のカメラを処理できることは同義ではありません。カメラごとの電力、合計帯域、CPU・ストレージ負荷、盤内温度を確認します。
PC-GS3153MVAはLAN1~3に802.3af PoEを記載し、1ポート当たり最大15.4Wです。これだけでPoE合計予算は決まりません。PC-GS31N97MVAは端子写真と仕様表の相違を解消してから、PoEの対象ポートと総電力を照合します。
USB、DIO、映像出力
USBは世代、位置、帯域、給電、ケーブル固定を確認します。DIO・GPIOは入出力数だけでなく、電気レベル、絶縁、ドライバー、電源断時の状態も必要です。映像出力は目標解像度、複数画面、OSとの組合せで検証します。
PC-GS6177Aは16-bit絶縁DIO、PC-GS6277Aは8DI+8DOを備えます。IPC-GS1U51Aは8入力・8出力GPIO、IPC-GS2U77Aは12入力・4出力をオプションとして記載しています。これらは型番別条件であり、全シリーズ共通仕様ではありません。

拡張スロットを電源・冷却と一緒に確認する
M.2とMini PCIeは、ストレージ、Wi-Fi、セルラー通信などに使われますが、同じ寸法でも信号、キー、ドライバーは同じとは限りません。次の項目を確認します。
- キー、長さ、バス、共有関係
- 標準、オプション、個別対応の区分
- SIM、アンテナ、RFケーブル、筐体開口
- モジュールの消費電力、放熱、OSドライバー
- ストレージと無線モジュールを同時に構成できるか
PCIe・PCIでは、カード長、スロット、バス帯域、ブラケット、補助電源、通風も必要です。PC-GS6177AはPCIe x16を備え、収集カードの互換性確認へ進められます。PC-GS6177Bは複数のPCIe・PCIとGPU・AIカードの構成経路を持ちますが、拡張カードはファン冷却で、高消費電力構成には外付け1000W AC/DCモジュールが必要です。
したがって、CPUファンレスという記載で装置全体の放熱方式を表現できません。ファン付きGPU、HDD、その他の能動冷却部品を追加した場合は、騒音、保守、温度条件を再定義します。

入力電源と熱環境を現場条件へ戻す
入力電源は型番ごとに確認する
| 型番 | 仕様書の入力電源 | 選定時の制約 |
|---|---|---|
| PC-GS3153MVA、PC-GS31N97MVA | 9–28V DC | 9–36Vへ読み替えない。PoE使用時は電源容量も確認 |
| PC-GS34XXS | 標準12V DC、9–36V DCオプション | 広入力構成では最大USB数が変わるため発注仕様を確認 |
| PC-GS50XXY | 標準アダプター、9–36V DCと端子台はオプション | オプションを標準仕様として記載しない |
| PC-GS6177A、PC-GS6177B | 9–36V DC | 拡張カードにより電力と電源構成が変わる |
| PC-GS6277A | 18–36V DC | CPU、PoE、SSD、盤内発熱を同時に計算 |
| IPC-GS1U51A | 48V DC入力、4系統12V DC出力 | この型番だけの構成として扱う |
| IPC-GS2U77A | 48V DC入力 | ラックマウントPCの共通仕様へ一般化しない |
車載、バッテリー、電源変動が大きい案件では、サージ、逆接、点火パルス、接地、適用規格の資料が別途必要です。現在の公開資料だけでは、これらを共通能力として記載できません。
動作温度は通風と構成条件を残す
PC-GS3153MVA、PC-GS31N97MVA、PC-GS34XXSは−20~60℃、PC-GS50XXYは−10~60℃を記載し、いずれも筐体表面の通風を条件としています。
PC-GS6177AとPC-GS6277Aは、広温度SSD構成で−25~60℃、標準SSD構成で−10~55℃と記載され、通風条件もあります。PC-GS6177Bは−25~60℃で通風が必要です。IPC-GS1U51AとIPC-GS2U77Aは−20~70℃ですが、同じく筐体表面の通風が条件です。
これらの温度範囲を製品カテゴリ全体へ一般化できません。盤内検証では、機器付近の最高実測温度、吸排気、機器間隔、ケーブル遮蔽、隣接熱源、標高、連続負荷を記録します。
取付、配線、保守から筐体を確定する
購入前の機械レビューでは、少なくとも次の項目を確認します。
- 筐体本体、取付耳、固定穴の寸法
- 制御盤・ラックの有効奥行、耐荷重、保守スペース
- 前後の配線面、ケーブル曲げ半径、抜け止め
- 放熱面、吸排気、周囲間隔
- 電源、接地、アンテナ、SIMの位置
- ストレージ、拡張カード、フィルター部品の交換経路
IPC-GS1U51Aは430×229×51mmで、寸法図では取付耳を含む幅が483mmです。IPC-GS2U77Aは430×285×88.8mmで、ラックマウント取付を明記しています。型番中の1U・2Uだけで判断せず、ラック奥行、取付耳、配線面まで図面で照合します。
PC製品についても、DINレール、壁掛け、組込み、車載に共通対応すると仮定しません。PC-GS50XXYはブラケット固定を仕様書で確認できます。他の型番は、個別の機械図と取付部品を確認します。

Geshemの型式と構成条件
組込み・拡張型PC
| 型番 | 初期候補となる要件 | 確認済みのハードウェア | 主な制約 |
|---|---|---|---|
| PC-GS3153MVA | シリアル収集、多ポート、一部PoE | J6412、2×RS232/485/422、4×GbE、9–28V DC | 通風が必要。IP等級なし。PoEは1ポート最大15.4W |
| PC-GS31N97MVA | N97、多ポート・PoE接続 | N97プラットフォーム。I/Oは注文構成で確定 | 公開表と端子写真に相違があるため、I/O数・電源・PoEは承認済み図面と注文仕様で照合 |
| PC-GS34XXS | 複数CPU・I/O構成を持つ装置組込み | 複数プラットフォーム、2×GbE、M.2・Mini PCIe、広入力オプション | 構成差が大きい。9–36Vは標準ではなく、USB数にも影響 |
| PC-GS50XXY | IP52とブラケット固定が必要な小型構成 | 複数プラットフォーム、2×GbE、最大6×COM(オプション)、IP52 | IP65・IP67へ読み替えない。9–36Vはオプション |
| PC-GS6177A | PCIe収集カード、高性能CPU | PCIe x16、2×GbE、4×COM、絶縁DIO、9–36V DC | 温度はSSD、通風、拡張構成に依存 |
| PC-GS6177B | GPU・AIカードまたは複数スロット | 複数PCIe・PCI、GPU・AIカード構成、9–36V DC | 拡張カードはファン冷却。高消費電力構成は外付け電源 |
| PC-GS6277A | 多ポート、PoEカメラ、現場側処理 | 6×GbE、4×802.3af PoE、8DI+8DO、18–36V DC | PoE合計40W以下、CPU 35W制限、SSD・通風条件 |
PC-GS6277Aは仕様・注文表で18–36V DCを記載する一方、特徴欄の下限は異なります。電源選定には確定した注文仕様を使用します。
ラックマウントPC
| 型番 | 確認済みの構成 | I/O・拡張 | 電源、環境、設置の制約 |
|---|---|---|---|
| IPC-GS1U51A | J1900、4GB DDR3L、8GBオプション、128GB mSATAII SSD | 3×USB 2.0、1×USB 3.0、5×RS232、2×GbE+2×100MbE、8DI+8DO、Mini PCIe・SIM | 48V DC入力、4系統12V DC出力、−20~70℃かつ通風、430×229×51mm。「RS482」選択表記は使用しない |
| IPC-GS2U77A | Core i7-6500U、8GB DDR4、16GBオプション、256GB mSATAII+1TB 2.5インチSSD | 6×USB 3.0、5×RS232、3×GbE、12DI+4DOオプション、Mini PCIe・SIM | 48V DC、−20~70℃かつ通風、430×285×88.8mm、ラック取付。「RS482」選択表記は使用しない |
表中の型番は、要件から候補を絞る方法を示すものです。推奨順位、固定構成、供給年数を示すものではありません。正式な案件では、最新仕様書、発注仕様、機械図、書面による構成確認を取得します。
OS、プロトコル、ソフトウェア互換性の境界
PC候補の仕様書には、一部型番でWindows・Linux系OSが記載されています。IPC-GS1U51AにはWindows 7・8・10とLinux、IPC-GS2U77AにはWindows 10、CentOS、Ubuntuが記載されています。これはOS候補の根拠であり、対象アプリケーションの互換性を証明するものではありません。
発注前には最終OSイメージを使い、次の項目を確認します。
- チップセット、LAN、COM、DIO、GPU、ストレージのドライバー
- SCADA、MES、WMS、データベース、画像処理、自社アプリケーション
- 収集カード、アクセラレーター、ライセンスドングル、周辺機器
- ネットワーク断、電源断、再起動、ストレージ残量低下、アプリケーション異常
- 更新、イメージ復元、アカウント、ログ、遠隔保守の運用
Docker、VPN、OTA、オフラインキャッシュ、再送、OPC UA、Modbus、特定PLC向けプロトコルは、ソフトウェアとプロジェクト実装に属します。ハードウェアI/Oだけで導入済みとは判断しません。
ライフサイクルは仕様表の一項目だけでは管理できない
量産設備では、構成の再現性と保守が重要です。しかし、現在の公開資料は固定供給年数やBOM固定を証明していません。購買・プロジェクト文書では、次の項目を明確にします。
型番、CPU、メインボード、メモリー、ストレージ、LAN、拡張カードの構成;OSイメージ、ドライバー、アプリケーションのバージョン;代替可能部品、変更通知、再検証ルール;納期、製造終了通知、最終購入、代替型番;予備機、予備品、修理、構成トレーサビリティ;仕様書、機械図、試験記録、受入バージョン。
これらは案件ごとに文書化します。本稿から供給保証を推定しません。

構成を実機で確かめる
最終的な構成では、OS・ドライバー・周辺機器をそろえ、実際の連続負荷と設置環境で処理量、温度、通信エラーを記録します。ネットワーク断、電源断、ストレージ残量低下からの復旧も、アプリケーションの動作と合わせて確認します。仕様書の条件と試験時の構成を同じ記録に残すと、増設や予備機交換の判断にも役立ちます。
