産業用ディスプレイ選定ガイド:輝度・タッチ・映像入力・取付条件の確認方法

産業用ディスプレイでは、映像が出ることと、タッチ入力が正しいPCへ戻ることを分けて確認します。ホストの出力、画面の表示条件、操作する手袋や入力具、取付け方法を決めてから型式を比較すると、映像変換やUSB接続、開口寸法の見落としを減らせます。

独立DC電源、映像、USBを分けた外部PCとディスプレイ構成
①独立DC電源、②映像信号、③USB通信・タッチ入力を分ける構成例。型式ごとの標準I/Oを示すものではありません。

PDS 産業用ディスプレイと PPC 産業用パネルPCを分ける

PDS 産業用ディスプレイは、外部PCから映像信号を受け取り、タッチ型番では入力座標を外部PCへ返します。PDS-GS2101T-RY の仕様書には、表示制御、タッチ制御、HD・DVI・VGAの映像入力、USBタッチ接続が記載されています。一方、汎用CPU、メモリー、ストレージ、OSは記載されていません。

PPC 産業用パネルPCは、計算機能、メモリー・ストレージ、OS、表示、タッチを固定端末へ統合します。HMI、MES、WMS、独自アプリケーションを端末側で動かす場合は PPC の選定対象です。外観や「タッチパネル」という呼び方だけでは、PDSとPPCを区別できません。装置に産業用PCや上位PCがすでにあり、操作面では表示と入力だけが必要なら、PDSを候補にできます。操作面でアプリケーションを起動し、データを保存し、周辺機器を直接接続する要件がある場合は、産業用パネルPCの選定へ戻って検討します。表示制御ICやタッチ制御ICを、アプリケーション用の計算プラットフォームとして扱わないことが重要です。

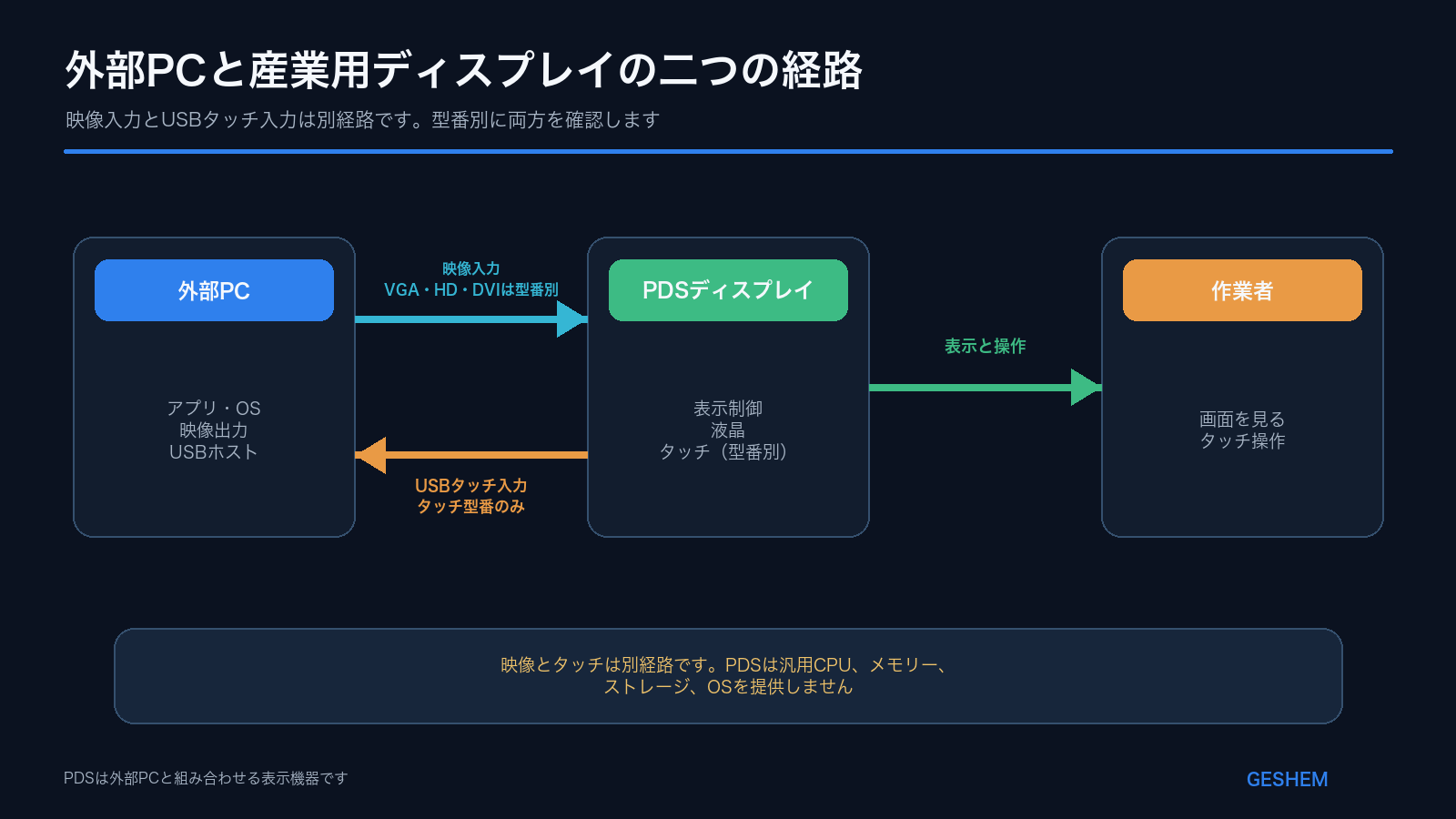

産業用タッチディスプレイでは、表示画面とタッチ入力を別々に確認します。外部PCはVGA、HD、DVIなどを使って映像を出力し、タッチパネルはUSBなどを通じて座標をPCへ返します。映像ケーブルだけを接続しても通常はタッチできず、タッチケーブルだけでは画面を表示できません。接続表には、少なくとも次の項目を記録します。

変換器を追加すると、互換性と故障の確認点が一つ増えます。旧装置がVGAのみ、新しいPCがデジタル出力のみの場合は、実際のPC、解像度、ケーブル、変換器を組み合わせて表示安定性を試験します。変換器の名称だけで適合を判断しません。

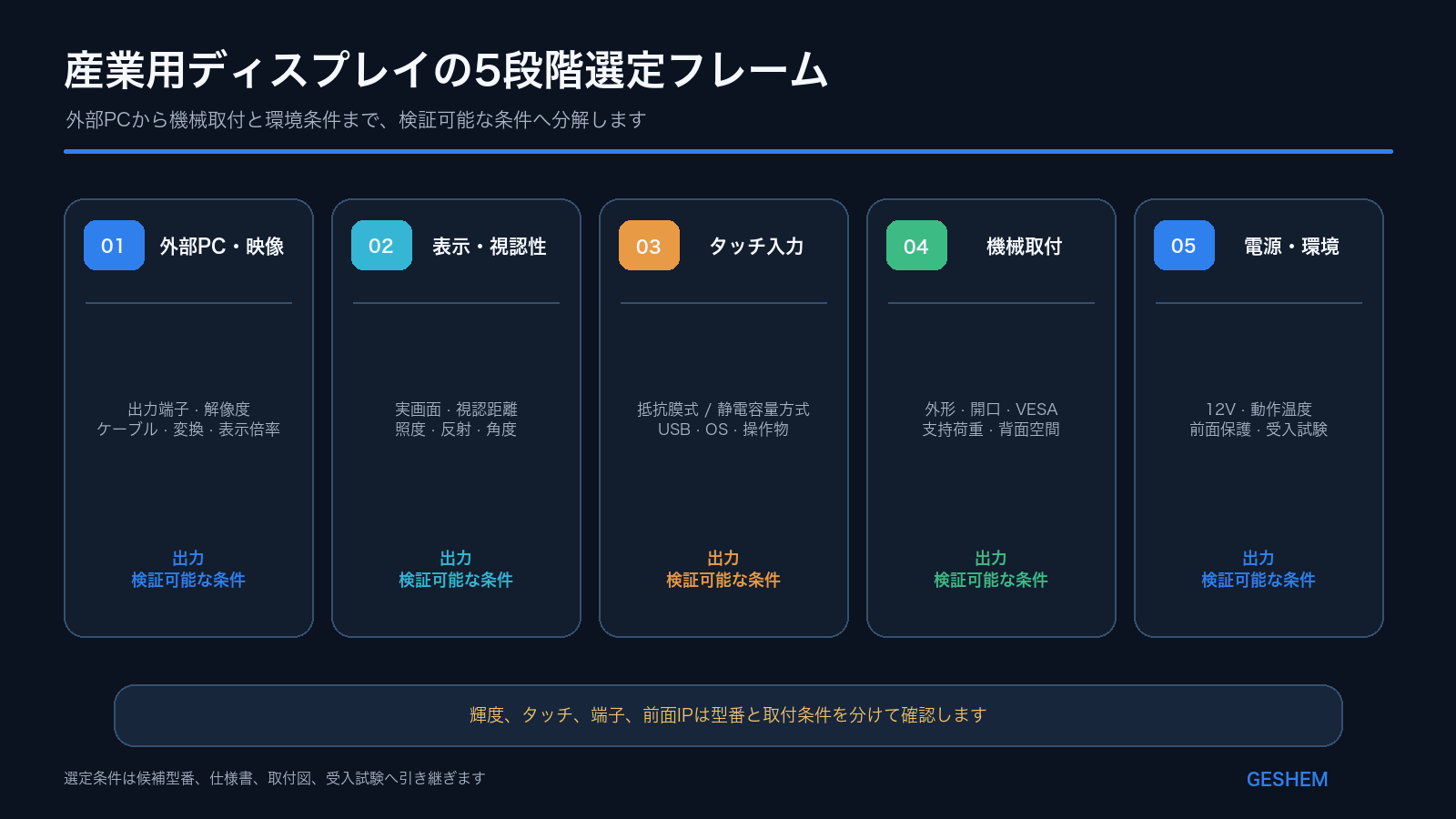

サイズ・解像度、輝度、タッチ、インターフェースと取付けの選定項目
サイズ・解像度、輝度、タッチ方式、接続と取付けを分ける原日本語図。図内のサイズ・輝度は選定例で、全型式の共通仕様や対応保証ではありません。実際の表示モードはPC、画面と接続条件で確認します。

実画面からサイズと解像度を決める

8型を小型装置、15型をHMI、21.5型を表示板と機械的に割り当てる方法では、UIと機械設計の差を扱えません。同じ画面サイズでも操作距離や情報密度は異なり、同じUIでも取付空間や表示倍率によって必要な画面が変わります。候補を比較する前に、実際の画面またはプロトタイプを用意し、次の条件を整理します。

画面の評価には、ネイティブ解像度、OSやブラウザーの倍率、最小ボタンと警報文字を使います。操作者の距離、視角と姿勢で、傾向グラフ、警報、工程図や表が同時に読めるかを確認します。手袋などの操作条件と、外形、開口、背面深さ、ケーブル曲げ空間も合わせて見ると、画面だけを大きくして収まらなくなる問題を避けやすくなります。

本稿の4機種は、三つの解像度経路に分かれます。

型番 画面・解像度 タッチ 輝度 選定時の意味
PDS-GS0801T 8型、800×600 抵抗膜式 300cd/m² 小型4:3 UIの候補。外形と取付資料は別途確認
PDS-GS1501T 15型、1024×768 抵抗膜式 300cd/m² 従来型4:3 UIの候補。VESA孔ピッチ資料あり
PDS-GS2101T-RY 21.5型、1920×1080 10点静電容量方式 250cd/m² 16:9のタッチUI候補。操作距離と支持構造を確認
PDS-GS215 21.5型、1920×1080 仕様書にタッチ記載なし 250cd/m² 表示専用の候補。産業環境・埋込み資料は未確認

800×600、1024×768、1920×1080という数値は、画素配置を示すだけです。ソフトウェア互換性までは示しません。旧HMIでは座標、フォント、画面比率が固定され、16:9へ変更すると引き伸ばし、余白、タッチ座標のずれが生じる場合があります。最終PC上で実画面を表示し、操作まで確認します。

輝度だけで使用環境を決めることはできません。画面の見え方は、周囲照度、反射、取付角度、前面ガラス、画面配色、文字のコントラスト、視認距離に左右されます。本稿で確認した4機種の輝度は250または300cd/m²です。その数値だけでは、屋外適合や直射日光下の視認性は判断できません。窓際、天井照明の映り込み、強い方向光がある場所では、予定する取付角度で照度を確認し、実際の警報画面を使って視認性を試験します。

試験では次の点を確認します。

屋外や直射日光下の案件では、高輝度パネル、光学貼合、反射低減、温度上昇、紫外線、保護等級、広い動作温度範囲の型番別資料が別途必要です。本稿で使用する4件の仕様書は、その適用を証明しません。

屋内、自然光と直射日光で異なる表示の確認場面
照明条件が異なる三場面を比較する原日本語図。図内の輝度区分と視野角は説明例で、一律の合格基準や対象機種の性能値ではありません。反射、視線、アプリの表示を実際の設置状態で確認します。

操作物とソフトウェアからタッチ方式を選ぶ

PDS-GS0801T と PDS-GS1501T の仕様書は、抵抗膜式タッチを記載しています。圧力で入力する方式は、単純なボタン操作、単点入力、旧装置の置換候補になります。ただし、方式名だけで、すべての厚手手袋、油分、濡れた手、任意のタッチペンに安定して反応すると判断できません。実際の手袋、タッチペン、表面の汚れ、押圧条件を使い、クリック、ドラッグ、端部、反復操作、校正の変化を確認します。UI側も、現場の操作に合わせたボタン寸法と間隔を確保します。

PDS-GS2101T-RY の仕様書は、10点静電容量方式タッチと濡れた手での操作を記載しています。この記載は当該型番と確認対象のタッチ構成に限定します。ほかのPDS、厚手手袋、保護フィルム、防誤操作へ拡張しません。多点操作が必要かどうかは、ソフトウェア仕様から判断します。産業用HMIでは、クリック、長押し、数値入力が中心になる場合もあります。アプリケーションに拡大、回転、多指ジェスチャーがなければ、10点タッチという仕様だけで選定価値が高まるわけではありません。

タッチパネルは安全制御機器ではありません。非常停止、安全扉、安全インターロックは、対応する安全回路と安全制御システムで実装します。通常のタッチボタンで代替しません。

端子名が似ていても、標準仕様とオプションは型番ごとに異なります。映像入力、タッチ入力、電源を一つの表にまとめ、外部PC側の端子と一対一で照合します。

型番 映像入力 タッチ接続 電源資料 使用上の境界
PDS-GS0801T 1×VGA 1×USB 2.0 100–240V ACアダプター、12V DC入力 HD、DVI、DPは記載しない。USBはタッチ接続の証拠に限る
PDS-GS1501T VGA USBタッチ 100–240V ACアダプター、12V DC入力 製品写真から端子を推定せず、仕様書の表を基準にする
PDS-GS2101T-RY HD、DVI、VGA 1系統のUSBタッチ 36Wアダプター、100–240V入力、12V出力 三つの映像入力はこの型番だけに適用する。HDは仕様書の表記を維持する
PDS-GS215 VGA標準、HD・DVIオプション タッチ記載なし 12V/2.5Aアダプター オプション端子を標準仕様と書かず、USBタッチも補わない

端子数だけでなく、コネクターの向き、ケーブルの曲げ、取付後の抜き差し空間、固定方法も確認します。現行資料は、ロック付きHDMI、防水コネクター、航空コネクター、RS-232タッチ、DPを4機種の標準仕様として証明していません。

静電容量方式と抵抗膜方式の構造・入力方法の比較
静電容量方式と抵抗膜方式を説明する原日本語図。入力方式の違いと、PC側のUSB認識・画面割当て・座標変換は別の確認です。手袋、スタイラス、耐油・耐摩耗などは機種と使用条件で確認し、方式だけから保証しません。

外形・VESA・埋込み・前面保護を一緒に確認する

PDS-GS1501T の機械図は75×75mmと100×100mmの孔ピッチ、8個のM4穴を示しています。PDS-GS2101T-RY の機械図にも75×75mmと100×100mmが記載されています。VESA孔ピッチだけでは、金具の適否を確定できません。製品重量、金具の許容荷重、タッチ操作時のモーメント、振動、画面角度、ケーブル応力、保守空間を合わせて確認します。車載、アーム、DINレール、卓上金具が4機種の標準付属品であるという資料はありません。

PDS-GS1501T の概要はVESAまたは埋込み取付を挙げていますが、プロジェクトで使える明確な開口寸法がありません。PDS-GS2101T-RY は外形図を提供していますが、外形寸法と加工用の開口寸法は区別が必要です。加工前に、正式な機械図、開口公差、パネル厚、固定部品、締付順序を取得します。

PDS-GS0801T の仕様書は228×178×30mmの外形を記載していますが、VESA孔または開口寸法は確認できません。PDS-GS215 はスタンドをオプションとして記載するだけで、VESAまたは埋込み取付の直接資料はありません。PDS-GS0801T と PDS-GS1501T は前面IP65がオプションです。PDS-GS2101T-RY の仕様書は前面IP65を記載しています。いずれも、背面筐体、電源端子、映像端子、USB、ケーブル引込み、取付部のすき間まで同じ保護等級になることを意味しません。

埋込み後の保護性能は、次の条件にも左右されます。

前面IP65を、本体洗浄、IP67の一時浸水、IP69Kの高圧洗浄へ拡張しません。食品、医薬、屋外、水の近くで使う案件では、本体全体の保護範囲、材料、清掃方法の型番別資料が必要です。

型番 電源 動作温度 保護・機械資料 資料から拡張しない能力
PDS-GS0801T 12V DC、アダプターあり −10~50℃、空気流動 前面IP65オプション、228×178×30mm 9–36V、本体全体のIP、屋外、メンテナンス不要
PDS-GS1501T 12V DC、アダプターあり −10~60℃ 前面IP65オプション、380×300×40mm、VESA 75/100 確定開口、車載、洗浄、標準ワイドレンジ入力
PDS-GS2101T-RY 12V出力アダプター −10~60℃ 前面IP65、547×338.5×55.9mm、VESA 75/100 本体全体のIP、直射日光下での視認、全シリーズ共通認証
PDS-GS215 12V/2.5Aアダプター 資料なし スタンドはオプション。IP、埋込み、VESAの直接資料なし 産業用ワイド温度、保護等級、タッチ、厳しい環境への適用

12Vという値だけでは、24V制御盤電源、車載電源、9–36VのワイドレンジDC入力へ直接接続できるとは判断できません。直結が必要な場合は、入力範囲、コネクター、逆接保護、サージ、接地、EMCの資料を取得します。確認できない場合は、仕様書に対応するアダプターと配電方法を使用します。動作温度の数値も、装置へ組み込んだ後の温度を保証しません。密閉盤、熱源の近く、高いバックライト設定で使う場合は、ディスプレイ周辺の温度と通風を測定し、最終PC、配線、取付構造、連続点灯の条件で試験します。

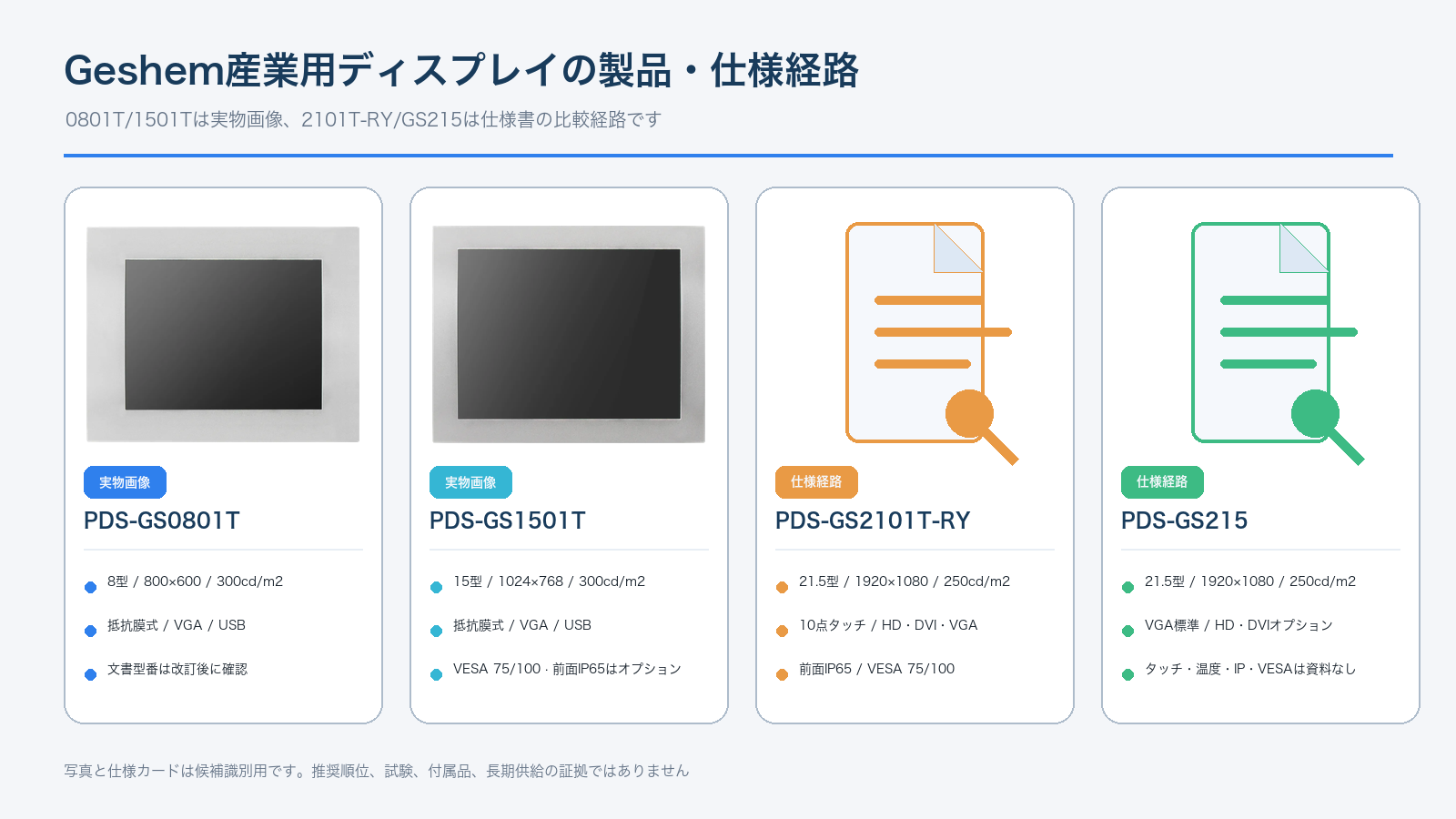

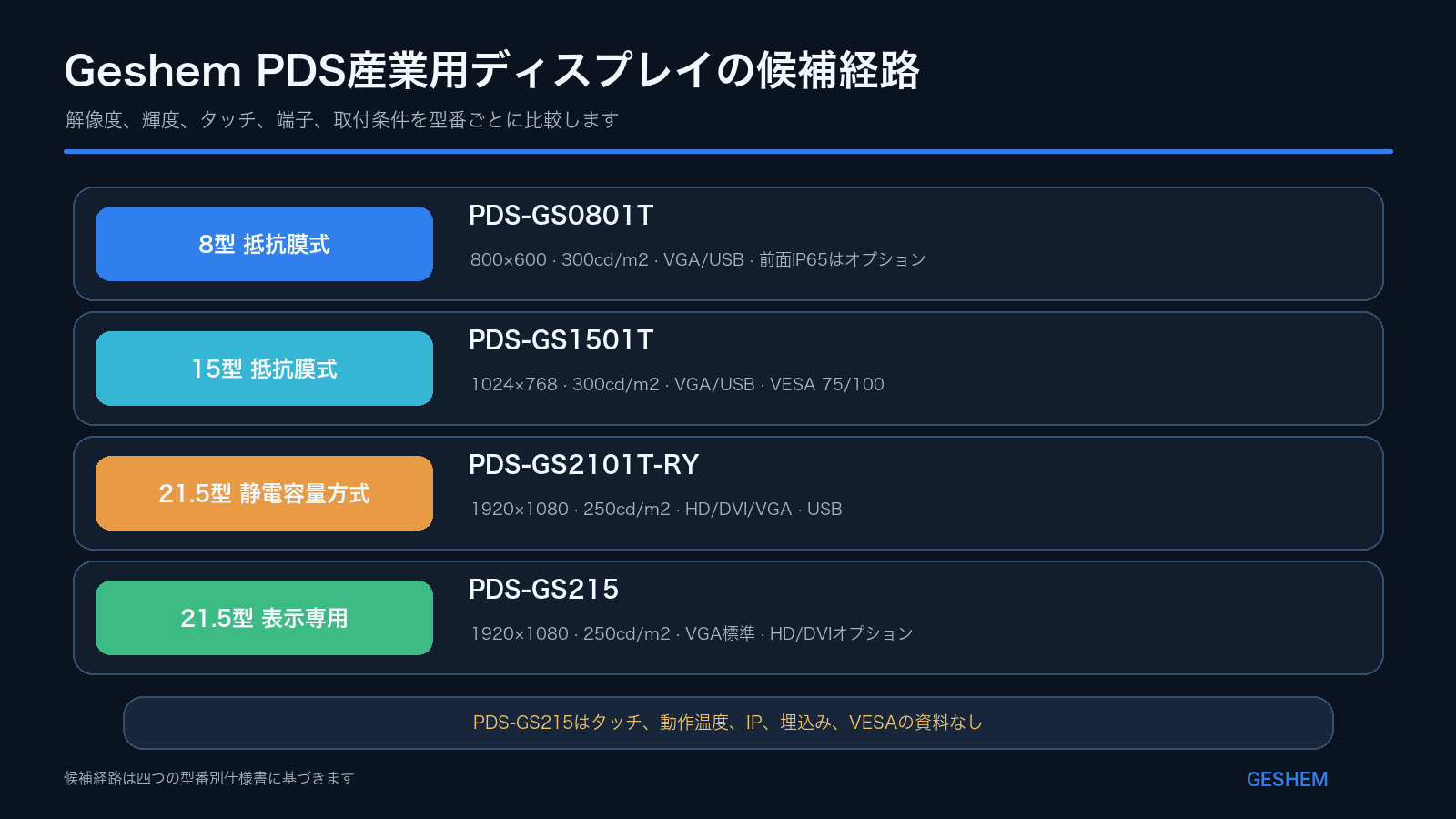

Geshem PDSの4候補経路

PDS-GS0801T — 外部PCが800×600のVGAを出力し、小型4:3画面と単点の圧力入力を必要とする案件の候補です。12V電源、USB 2.0タッチ、−10~50℃と空気流動、前面IP65のオプション状態を確認します。仕様書に明確なVESAまたは開口資料はありません。

PDS-GS1501T — 1024×768、VGA、USBタッチを必要とする従来型画面の候補です。仕様書は75/100mmのVESA孔ピッチ、380×300×40mmの外形、前面IP65オプションを記載しています。概要に埋込み取付の記載はありますが、開口寸法は別途取得します。

PDS-GS2101T-RY — 外部PCから1920×1080を入力し、HD・DVI・VGAと10点静電容量方式タッチを使う固定端末の候補です。濡れた手での操作、USBタッチ、前面IP65、75/100mm VESAは、この型番と確認対象の構成だけに適用します。

PDS-GS215 — 1920×1080の表示、VGA標準、必要に応じたHD・DVIオプションを評価する室内の候補です。仕様書にタッチ、動作温度、IP、埋込み、VESAの直接資料がないため、これらを必要とする案件の根拠には使用しません。

型番 初期候補となる条件 確認済み仕様 主な制約
PDS-GS0801T 8型4:3、VGA、抵抗膜式タッチ 800×600、300cd/m²、USB 2.0タッチ、12V、−10~50℃ 前面IP65はオプション。VESA・開口は未確認。PDFメタデータの型番が不一致
PDS-GS1501T 15型4:3、VGA、抵抗膜式タッチ 1024×768、300cd/m²、USBタッチ、12V、VESA 75/100 前面IP65はオプション。埋込み用開口寸法は未確認
PDS-GS2101T-RY 21.5型フルHD、複数映像入力、静電容量方式タッチ 250cd/m²、HD・DVI・VGA、USB、濡れた手での操作、前面IP65、VESA 75/100 高輝度または本体全体のIPではない。最終タッチ構成とドライバーを確認
PDS-GS215 21.5型フルHD、表示専用 250cd/m²、VGA標準、HD・DVIとスタンドはオプション、12V/2.5A タッチ、動作温度、IP、埋込み、VESAは未確認

PDS-GS0801Tは、正式型式と版を確認した仕様書および機械図を使用します。

表中の型番は、要求条件から比較候補を作る方法を示しています。現在の推奨順位、固定構成、長期供給を示すものではありません。正式調達では、最新版仕様書、機械図、発注仕様、端子定義、書面による構成確認を取得します。

PDS-GS0801Tの正面を示す原写真
PDS-GS0801Tの実物正面。画面形状の製品例で、反射・タッチ性能や取付互換を写真から保証しません。

実際の構成で使い方を確認する

最終ホスト、ケーブル、電源と取付けで映像とタッチを別々に確認し、実画面の表示、隅の操作、回転や多画面、起動・復帰・抜き差しを試します。表示モード、USB機器とドライバー、配線経路を残すと、後のホストやケーブル変更を再現して比較できます。

仕様書と構成の確認

本稿で確認した製品ページと仕様書:

PDS-GS0801T背面と接続部を示す原写真
PDS-GS0801Tの実物背面。映像・USB・電源の端子は採用型式の資料と現物で照合します。同じ端子形状でもピン配列や信号は個別に確認します。
